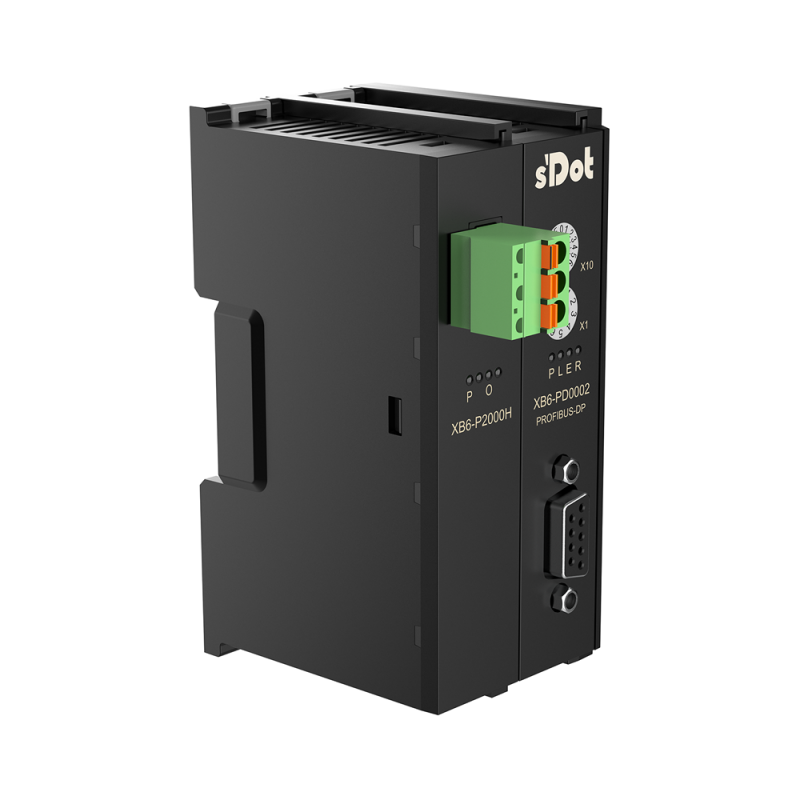

XB6-PD2002ST - 適配器/耦合器

XB6-PD2002ST PROFIBUS-DP耦合器套件：含PROFIBUS-DP耦合器（XB6-PD0002）、2A電源（XB6-P2000H）、終端蓋板（ XB6-CVR00）；PROFIBUS-DP總線接口，體積106*61*47mm，為耦合器及后續IO模塊提供2000mA驅動電路。占用空間小，速度快，快速接線，可插拔接線端子，組態簡單，適配西門子， AB， 歐姆龍等絕大部分PROFIBUS-DP主站，高速X-bus總線，滿載32個從站，最大掃描周期1ms，防護等級IP20。

接口參數

總線協議	PROFIBUS-DP
I/O站數量	32
數據傳輸介質	PROFIBUS-DP專用線纜（屏蔽雙絞線RS-485通訊線）
傳輸速率	9.6 Kbps ~ 12 Mbps
傳輸距離	9.6 Kbps ~ 187.5 Kbps : ≤1000 m 500 Kbps: ≤400 m 1500 Kbps: ≤200 m 3000 Kbps ~ 12000 Kbps: ≤100 m
電氣隔離	有

技術參數

電源	18~36 VDC
額定電流消耗	最大1600mA（后續IO）
重量	約300g
尺寸	106*61*47mm
防護等級	IP20
工作溫度	-10~60℃
存儲溫度	-20~75℃
相對濕度	95 %，無凝結
電源連接方式	插針式3-pin
