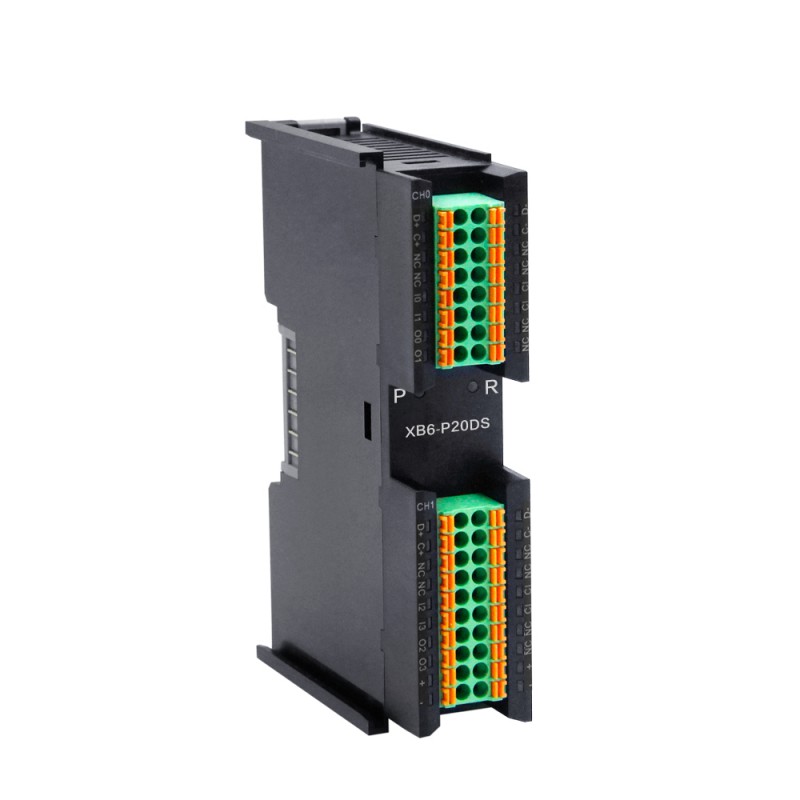

XB6-P20DS - 編碼器計數模塊

XB6-P20DS SSI絕對值編碼器計數模塊，支持兩通道10-40位SSI編碼器信號輸入， SSI編碼器時鐘頻率可達2.0MHz, 支持格雷碼和二進制碼，支持設置數據位長度和位置，支持對上行數據進行大小端設置，支持雙向計數，支持脈沖捕獲功能。

接口參數

數據傳輸介質	X-bus背板總線
傳輸速率	6Mb/s
傳輸距離	22.5mm（站站距離）
電氣隔離	有
背板協議	X-bus
連接方式	彈片觸點

技術參數

額定電流消耗	45mA
重量	100g
尺寸	106*73*25.7mm（安裝寬度22.5mm）
防護等級	IP20
工作溫度	-10~60℃
存儲溫度	-20~75℃
相對濕度	95 %，無凝結
額定電壓	5VDC

數字量輸入

額定電壓	24 VDC(±25%)
信號點數	4
信號類型	NPN/PNP
輸入電流	4 mA
隔離耐壓	500 V
通道指示燈	綠色 LED 燈
“1”信號電壓	15~30 V (PNP) -3~+3 V (NPN)
隔離方式	光耦隔離

數字量輸出

額定電壓	24 VDC(±25%)
信號點數	4
信號類型	PNP
負載類型	阻性負載、感性負載
單通道額定電流	Max：500 mA
端口防護	過流保護
隔離耐壓	500 V
通道指示燈	綠色 LED 燈
隔離方式	光耦隔離

技術指標

過程數據量:下行	2 Byte
過程數據量:上行	20 Byte
數字IO	Input: 4 Ch，PNP/NPN Output: 4 Ch，PNP
編碼器輸入	2通道
刷新速率	1 ms
編碼器信號類型	差分信號，5V
數據幀長度	10~40位
位置值格式	支持格雷碼或二進制
位置值LSB/MSB	可設置
SSI編碼器時鐘頻率	≤2.0 MHz
讀取間隔時間	可設置
捕獲功能	支持
