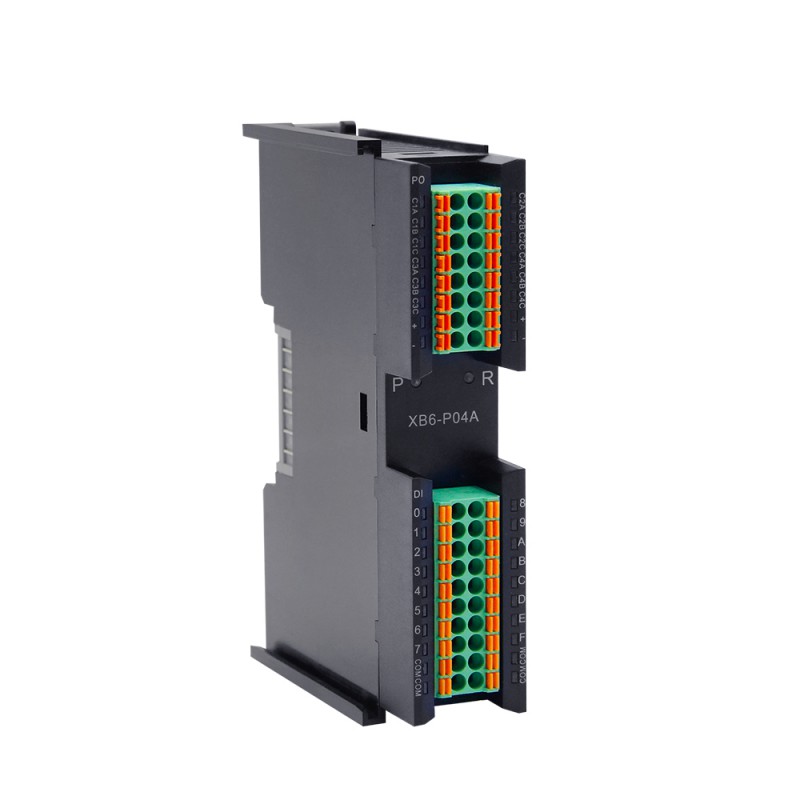

XB6-P04A - 運動控制器

XB6-P04A 總線運動控制器脈沖輸出模塊，機身小巧，與XB6系列遠程I/O融為一體，支持4路200KHz高脈沖輸出，內置T型加減速算法，支持脈沖 + 方向、雙脈沖兩種輸出模式，每路輸出配備本地正限位、負限位、原點、剎車信號輸入，支持多種回零模式。

接口參數

傳輸速率	6Mb/s
傳輸距離	22.5mm（站站距離）
電氣隔離	有
背板協議	X-bus
連接方式	免螺絲快速插頭

技術參數

重量	100g
尺寸	106×73×25.7mm
防護等級	IP20
工作溫度	-10~+60℃
存儲溫度	-20℃~+75℃
相對濕度	95%，無冷凝

功能清單

供電電壓	24VDC（18V~36V）
輸出通道	4 通道，NPN
脈沖輸出頻率	200kHz
脈沖模式	單脈沖（脈沖+方向）、雙脈沖（CW/CCW）
輸入通道	16 通道，PNP/NPN
輸入通道功能	正限位、負限位、原點開關、剎車
輸入信號邏輯選擇	限位、原點和剎車單獨配置常開/常閉
運動方式	位置模式（PP）、速度模式（PV）、回零模式（HM）
梯形加減速	支持
運動合并	支持
通道級參數配置	支持
回零模式	支持四種回零模式
標度（Scaling）	支持
