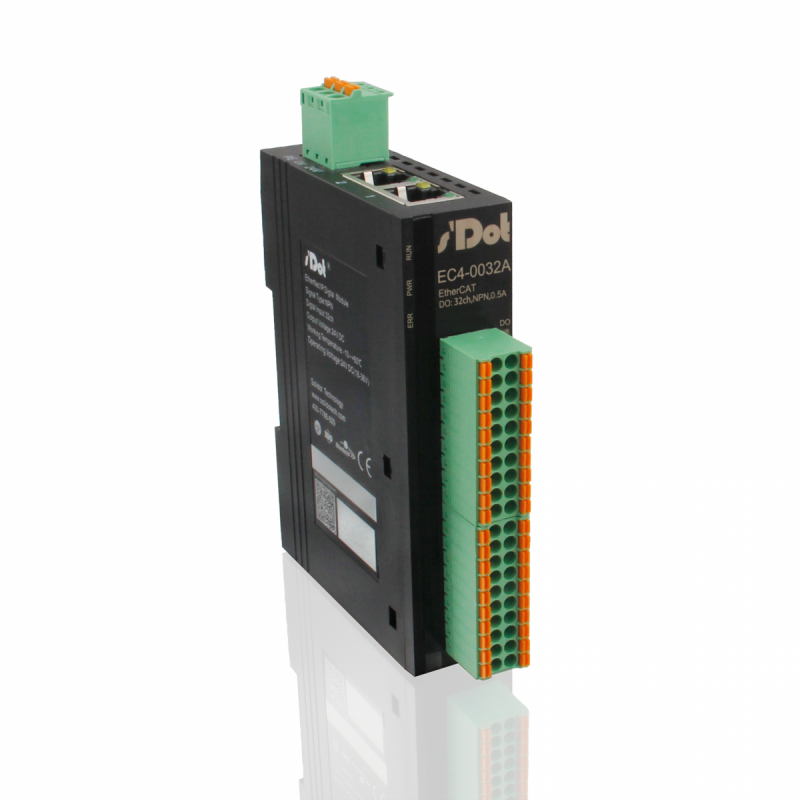

EC4-0032A - 立式I/O

EC4-0032A 一體式I/O，EtherCAT總線，32通道NPN型數字量輸出，體積102*72*25mm，占用空間小，速度快，快速接線，接線端子可插拔，組態簡單，適配三菱、西門子、歐姆龍等大部分廠家主站，組態簡單，防護等級IP20。

接口參數

總線協議	EtherCAT
I/O站數量	根據主站
數據傳輸介質	Ethernet/EtherCAT CAT5 電纜
總線連接方式	2*RJ45
傳輸速率	100Mb/s
傳輸距離	≤100m（站站距離）
電氣隔離	有

技術參數

電源	24VDC(18~36V)
重量	140g
尺寸	102*72*25mm
防護等級	IP20
工作溫度	-10~60℃
存儲溫度	-20~75℃
相對濕度	95 %，無凝結
電源連接方式	3 Pin

數字量輸出

額定電壓	24VDC(±25%)
信號點數	32
信號類型	NPN
負載類型	阻性負載、感性負載、燈負載
單通道額定電流	Max: 250mA
端口防護	過壓，過流保護
隔離耐壓	500V
通道指示燈	綠色LED燈
