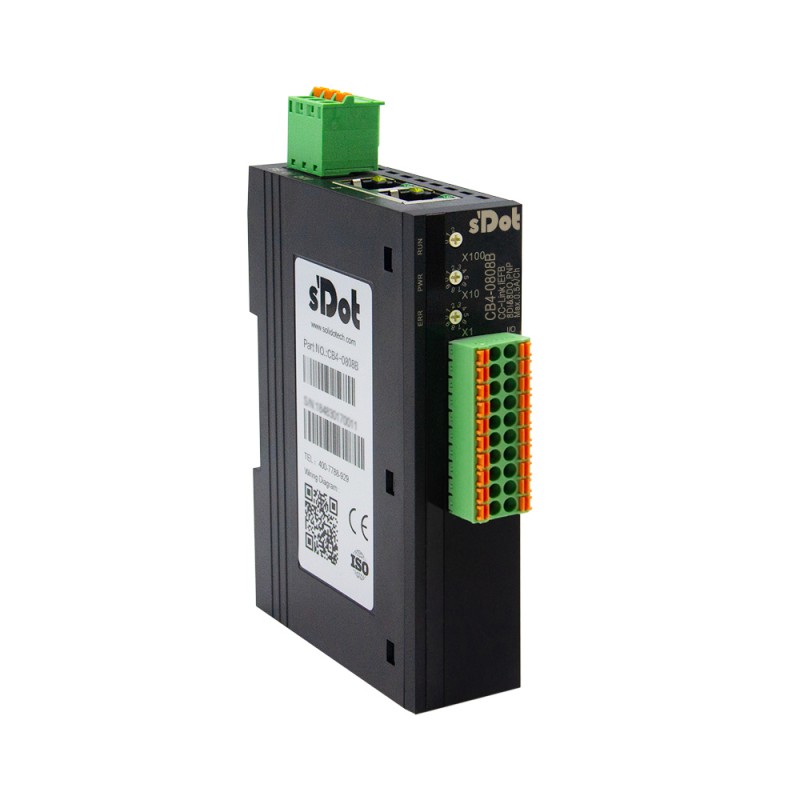

CB4-0808B - 立式I/O

CB4-0808B 一體式I/O，CC-link IE Field Basic, SLMP總線，8通道PNP型數字量輸入，8通道PNP型數字量輸出，體積102*72*25mm，占用空間小，速度快，快速接線，接線端子可插拔，組態簡單，適配三菱、西門子、歐姆龍等大部分廠家主站，組態簡單，防護等級IP20。

接口參數

總線協議	CC-link IE Field Basic
數據傳輸介質	Ethernet CAT5 電纜
總線連接方式	2*RJ45
傳輸速率	100Mb/s
傳輸距離	≤100m（站站距離）

技術參數

電源	18~36 VDC
重量	約 130g
尺寸	102*72*25mm
防護等級	IP20
工作溫度	-10~60℃
存儲溫度	-20~75℃
相對濕度	95%，無冷凝
電源連接方式	3 Pin
組態方式	通過主站

數字量輸入

額定電壓	24VDC(±25%)
信號點數	8
信號類型	PNP
輸入電流	4mA
隔離耐壓	500V
通道指示燈	綠色LED燈
“0”信號電壓	-3~+3 V
“1”信號電壓	15~30 V
輸入濾波	3ms
隔離方式	光耦隔離

數字量輸出

額定電壓	24VDC(±25%)
信號點數	8
信號類型	PNP
負載類型	阻性負載、感性負載
單通道額定電流	Max: 500mA
端口防護	過壓，過流保護
隔離耐壓	500V
通道指示燈	綠色LED燈
隔離方式	光耦隔離
