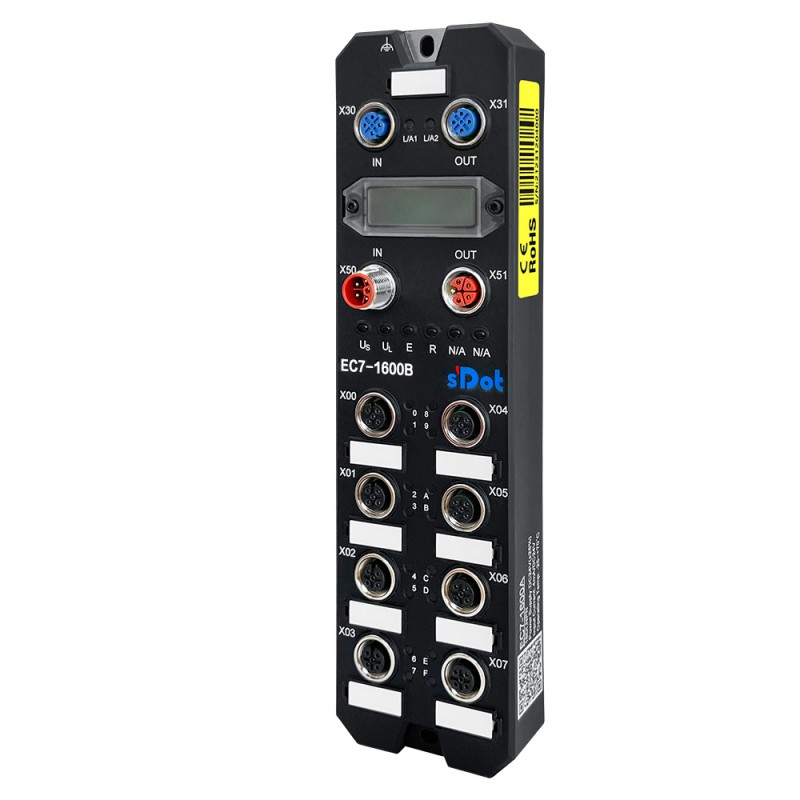

EC7-1600B - IP67 I/O

EC7-1600B IP67總線I/O, 一體式設計，EtherCAT總線協議，16入， PNP型， 殼體采用增強塑膠材料， 電源接口采用 M12-L 編碼，覆蓋各種信號類型，豐富的指示燈功能設計

接口參數

總線協議	EtherCAT
數據傳輸介質	5類以上的 UTP 或 STP（推薦 STP）
傳輸速率	100Mb/s
傳輸距離	≤ 100m（站站距離）
電氣隔離	500V
總線接口	2×M12，4Pin，D-code，藍色

技術參數

電源	18~36VDC
重量	480g
尺寸	225×62×35.1mm
防護等級	IP67
工作溫度	-25 ~ +70℃
存儲溫度	-40 ~ +85℃
相對濕度	95 %，無凝結
電源接口	2×M12，5Pin，L-code，紅色
US總電流	Max：16A
US消耗電流	≤35mA
UL總電流	Max：16A
UL消耗電流	25mA +傳感器供應電流 +負載輸出電流
GNDS與GNDL間電氣隔離	是

數字量輸入

額定電壓	24 VDC(±25%)
信號點數	16
信號類型	PNP
輸入電流	4mA
隔離耐壓	500V
通道指示燈	綠色LED燈
“0”信號電壓	-3~+3 V
“1”信號電壓	15~30 V
輸入接口	8×M12，5Pin，A-code
傳感器電源供應總和	Max：2A（from UL）
隔離方式	光耦隔離

技術指標
