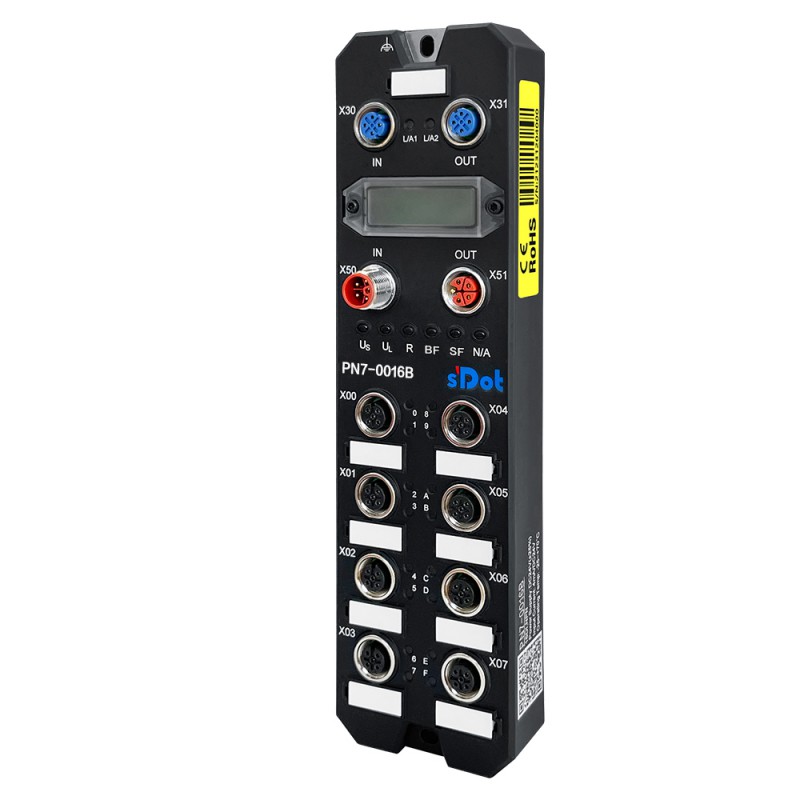

PN7-0016B - IP67 I/O

PN7-0016B IP67總線I/O, 一體式設計，PROFINET總線協議， 16出， PNP型，殼體采用增強塑膠材料， 電源接口采用 M12-L 編碼，覆蓋各種信號類型，豐富的指示燈功能設計。

接口參數

總線協議	PROFINET
數據傳輸介質	5 類以上的 UTP 或 STP（推薦 STP）
傳輸距離	≤100m（站站距離）
電氣隔離	500V
總線接口	2×M12，4Pin，D-code，藍色

技術參數

電源	18~36 VDC
重量	480g
尺寸	225×62×35.1mm
防護等級	IP67
工作溫度	-25~+70℃
存儲溫度	-40~+85℃
相對濕度	95%，無冷凝
電源接口	2×M12，5Pin，L-code，紅色
US總電流	Max：16A
US消耗電流	≤40mA
UL總電流	Max：16A
UL消耗電流	25mA +傳感器供應電流 +負載輸出電流
GNDS與GNDL間電氣隔離	是

數字量輸出

額定電壓	24VDC(±25%)
信號點數	16
信號類型	PNP
負載類型	阻性負載、感性負載
單通道額定電流	Max: 500mA
端口防護	過流保護
隔離耐壓	500V
通道指示燈	綠色LED燈
輸出接口	8×M12，5Pin，A-code
輸出總電流	Max：8 A（from UL）
隔離方式	光耦隔離

技術指標
