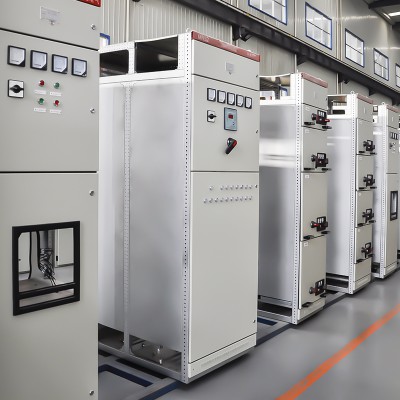

380V低壓開關柜系列

詳情介紹

產品類別：開關柜系列

產品描述：模數化設計，標準化程度高

組裝方便，可擴展性好

體積小，防護等級高

電氣元器件選擇范圍廣

性能特點

1）體積?。后w積小，防護等級高；

2）防漏電措施：設計中加裝了專門的防漏電措施；

3）高強度外殼：采用強度高的8MF型材做外殼；

4）加強密封技術：門板和封板處采取加強密封技術；

5）頂部防滴水措施：頂部設有防滴水措施。

技術性能

1）配電裝置一次方案多，每一方案的內部每一回路也可以任意組合，從而形成新的一次方案，以滿足受饋電，聯絡，功率因數補償和照明之用；

2）配電裝置選用國內先進的660V(380V)，127V電壓等級的無油電氣元件，技術先進，性能穩定可靠，分斷能力高；

3）配電裝置內的隔離開關與斷路器或接觸器之間，設有電氣聯鎖回路，可以有效防止帶負荷拉合隔離開關的事故發生；

4）配電裝置的電纜引入裝置，能防止電纜扭轉拔脫和損傷，并有方便接地的螺栓；

5）配電裝置一次回路母線的布置間距及其支持絕緣子具有足夠的動熱穩定性。裝置內電氣元器件的電氣間隙及爬電距離滿足有關規程的規定；

6）配電裝置有可靠的內外接地裝置；

7）配電裝置濕熱等性能符合GB3836《爆炸性環境用防爆電器設備》中有關規定。

使用條件

1）環境溫度：-20℃ ～ +40℃；

2）海拔高度不超過2000M；

3）周圍空氣相對濕度不大于95%（25℃時)；

4）在礦井下無瓦斯煤塵爆炸危險、無劇烈振動的場所；

5）在無足以腐蝕金屬和破壞絕緣的氣體及蒸汽的環境中；

6）允許有少量垂直滴水的地方。

訂貨時請客戶提供以下資料

1）一次方案圖編號，注明開關柜的顏色；

2）開關柜排列圖或配電室的布置圖；

3）開關柜內所配的元器件型號規格及數量；

4）負載內容及名稱；

5）若有特殊的方案及要求也可以按其要求進行設計和供應。
