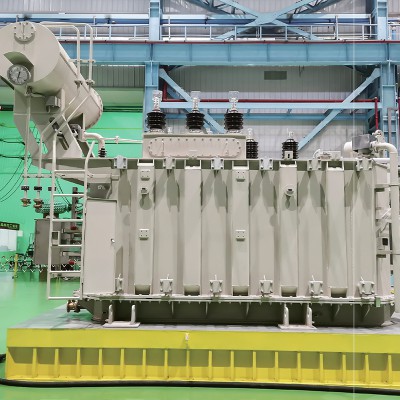

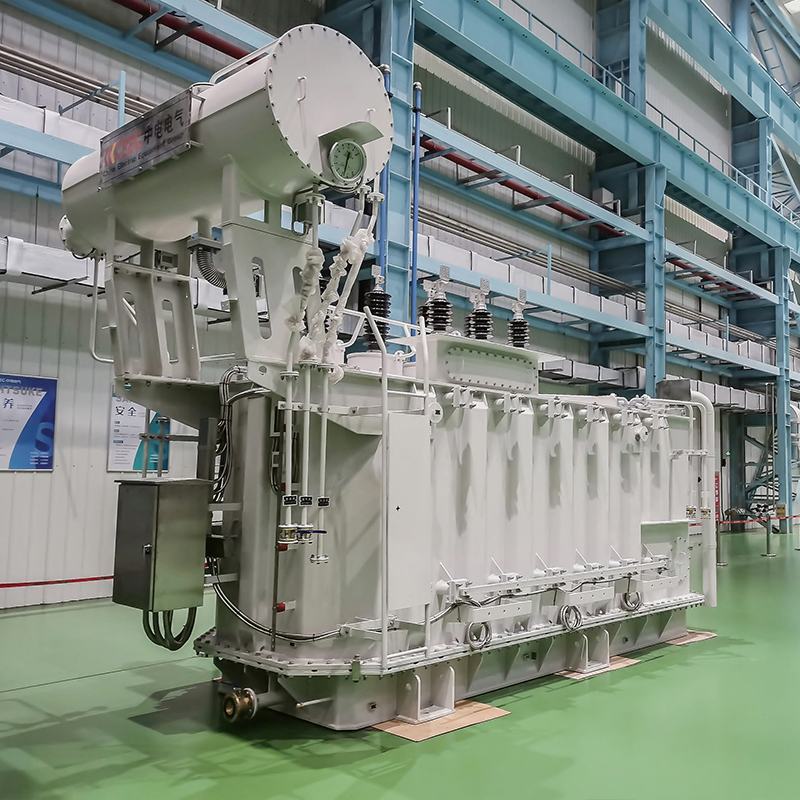

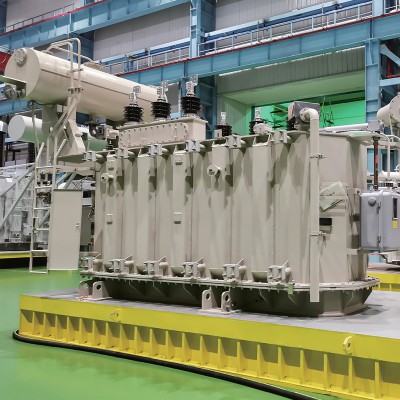

35kV油浸式電力變壓器

詳情介紹

產品類別：油浸式變壓器

產品描述：耐高溫，低噪音，免維護

性能特點

1）低損耗

鐵芯選用優質高導磁冷軋硅鋼片，采用瑞士鐵芯全自動疊片機進行縱、橫剪切，多級全斜接縫全自動疊片，鐵心綁扎采用整體加壓和PET帶綁扎工藝，有效地降低了變壓器的空載損耗、空載電流。

2）低噪音

油浸自冷式變壓器的噪音主要是由鐵心的電磁噪音引起的，為了降低噪音，我公司采取了以下措施：

A、低磁通密度設計；

B、優質的高導磁硅鋼片；

C、采用瑞士全自動疊片機控制疊裝精度；

D、可靠的夾緊及撐緊措施；

E、特殊的減震措施。

3）無滲漏

油箱及儲油柜經過正壓及負壓試漏試驗，保證產品在正常運行時不會有漏油現象發生。組件安裝采用法蘭槽結構，一次成型，所有密封件均采用優質的一次成型丙烯酸酯橡膠件，以防止?jié)B漏油。

4）節能環保

S系列35KV電力變壓器符合2020新國標能效標準；S18符合2020版新國標3級能效；S20符合2020版新國標2級能效；S22符合2020版新國標1級能效。

5）抗短路能力強

為了保證變壓器能承受短路電流的沖擊，而且在一次側施加額定電壓，二次側完全短路的條件下，在短路電流的作用下，不會造成熱和機械損傷，為此我公司在設計制造時采取了以下措施：

A、對變壓器線圈進行合理的安匝平衡計算，采用半硬銅線；

B、鐵芯夾持件均進行強度及剛度計算，滿足短路機械力的安全要求；

C、繞組墊塊均密化處理，選用高密度硬質紙板制作；

D、繞組采用壓塊均勻分布?jí)壕o的合理結構，裝配高度統一受力均勻，保證了抗短路能力；

E、采取一些防止線圈受力變形的特殊措施。

技術創新點

1）波紋式油箱；

2）七級溫控技術，保障運行安全；

3）NOMEX紙絕緣系統；

4）耐高溫油；

5）機器人全自動疊片，采用全斜45度7級階梯接縫結構。
