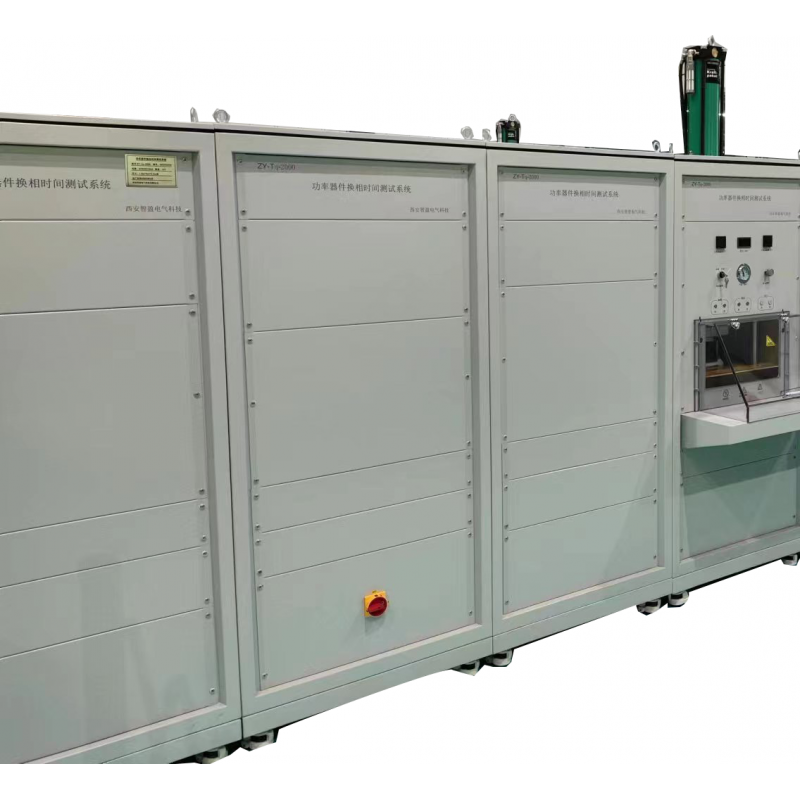

主回路參數

直流電源：500V~7000V連續；分辨率：10V；誤差：±3%±10V

支撐電容：≥10mF；誤差：±3%±5uF

補償電容：0.5mF；誤差：±3%±5uF

鉗位電感：0.5uH~1uH~2uH~3uH~4uH~5uH；分6檔手動調節

電流采集(I1)：≮20KA

電壓采集(v+/v-)：≮10KV

過流保護(I2)：≮2.5KA

負載電感：分檔：50uH/100uH/200uH/500uH

鉗位電阻：0.3Ω/0.4Ω/0.5Ω；手動連接

鉗位電容：5uF/5uF/10uF/10uF；手動連接，耐壓不小于8KV

紅線區域雜散電感：≯500nH

綠線區域：≯200nH

測試參數

通態電流：≮15KA±3%

上升時間tr：0～20μs±5%±0.05μs

開通反饋延遲時間tdon SF：0～20μs±5%±0.05μs

開通能量Eon：0～5000mJ±3%±5mJ

開通dIT/dt：0～10000A/μs±5%±10A/μs

關斷反饋延遲時間tdoff  SF：0～20μs±5%±0.05μs

測試參數

關斷延遲時間td(off)：0～20μs±5%±0.05μs

斷態電壓上升率dv/dt：最大5000V/μs±5%±10V/μs

通態電流下降率-dIT/dt：最大-15000A/μs±5%±10A/μs

關斷能量（被測上的）Eoff：0～200J±5%±0.5J

最大關斷瞬時功率Poffmax：顯示實測波形和數值

自動恒溫壓力夾具

工作方式：自動

壓力范圍：10～130KN分辨率0.1 KN；精度±5%±1KN；

溫度控制范圍：70～180℃，分辨率0.1℃；70～150℃，精度±1%；150～180℃，精度±2%

備注：高壓陽極控溫器采用非接觸式測溫

夾頭耐壓：夾頭對機殼耐壓：DC電壓15000V,1分鐘；

夾頭行程：≥80mm

臺面直徑：大于Φ150 mm

夾頭自找平能力：≥1mm

夾頭表面平面度：≤20μm

導柱間跨距：≮260 mm

夾頭最大工作電流：10000A（峰值、底寬10mS）

適配器：測試壓塊采用銅質H62

夾具電源：交流50HZ，220V，功率≤3KW
