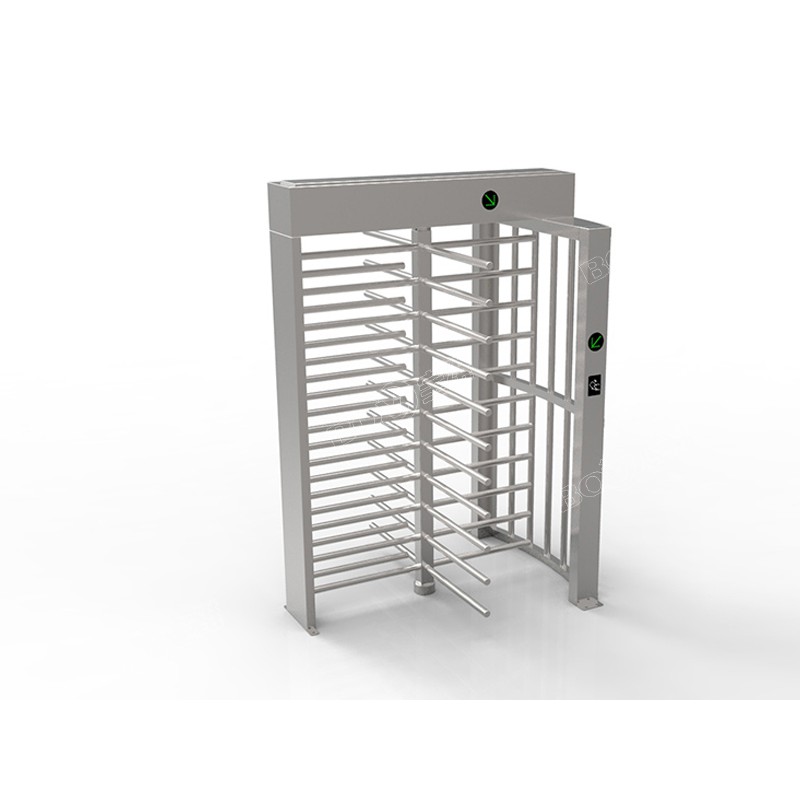

120度全高轉閘

一、產品功能特點：
產品結構及其工作原理
通道閘機械系統
  通道閘機械系統分為結構架和機芯兩部分。結構架作為載體，其上安裝有方向指讀寫裝置、機芯組成主要有電磁鐵、主板、機架、固定架、傳動軸、閘門、防塵防水蓋、護欄等；
通道閘電控系統
    電控系統由讀卡器、主控板、限位開關、變壓器、電池、電磁鐵、繼電器等組成。
讀卡器（自備）:讀取卡上信息并經判斷處理后，向主控板發出申請通過信號（開關信號）；
系統工作原理
1）打開電源，3秒后系統進入工作狀態。
2）讀卡器讀到有效卡時，峰鳴器會發出悅耳聲響，向行人提示讀卡成功；同時還對從卡中讀到的信息進行判斷、處理，并向主控制板發出申請通過信號；
3）主控板接收到讀卡器，并經綜合處理后，向電機發出有效控制信號，使電機運轉，限位開關控制電機動轉角度，閘門打開（常開模式時，電機不動作），允許行人通行。

二、技術參數：
機箱尺寸：  1350深*1500寬*2200高（MM）
擺臂長：    600mm
擺臂傳動角度：120度
擺動方向：  單向或雙向
電源電壓：  AC220±10% V,50HZ
工作機芯：24V /30W直流電磁鐵
輸入接口：  繼電器開關信號或RS485電平信號
通行速度：  約40人/分鐘（常開），25-30人/分鐘（常閉）
閘門開、關時間： 1-2秒
機箱材料：  國標304號不銹鋼框架結構
工作環境:   室內、室外(配防雨架)
正常使用壽命：500萬次
溫度：-30℃—80℃
濕度:5%--90%
