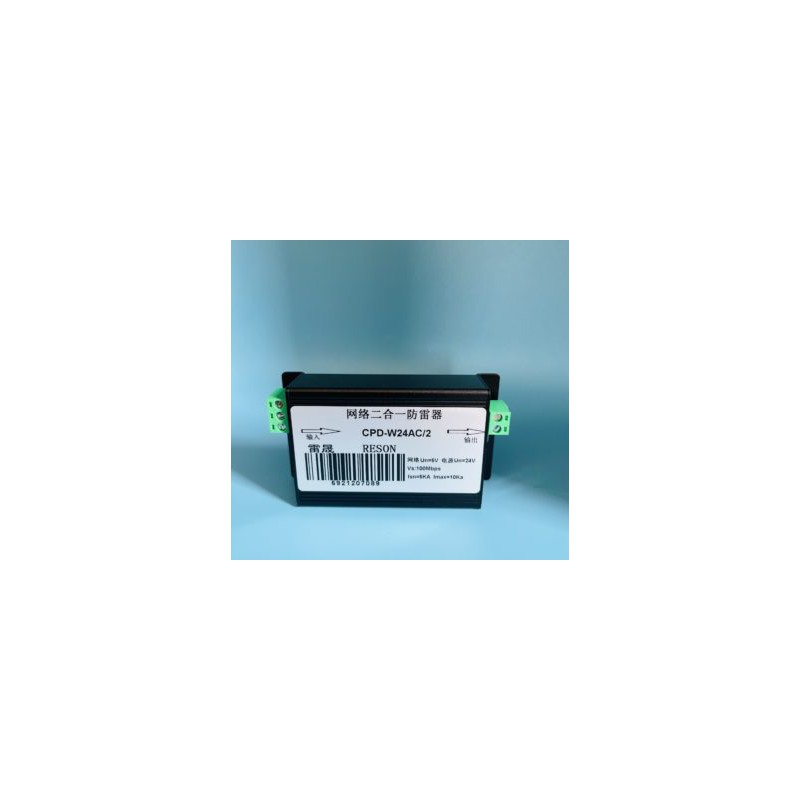

雷晟電源網絡二合一防雷器廣泛用于平安城市、雪亮工程、天眼、卡口、違停等系統。主要用于監控系統前端高清網絡攝像機的防雷保護，安裝于防水箱內，串聯在電源線及網線中，滿足設備使用需求，同時能有效吸收泄放電源線及網線中電磁干擾、脈沖等線路浪涌，保護監控設備免受雷電侵害。
應用范圍
廣泛用于平安城市、雪亮工程、天眼、卡口、違停等系統
產品特點
功能特點：
1、通流容量大10KA，傳輸性能優越，插損極低；
2、電源網絡綜合多級防雷方案，差模共模全保護；
3、能有效防止因電源、網絡等設備間電位差瞬時增大而造成的設備損壞；
4、采用多級電涌保護，殘壓低，響應速度快，使用壽命長；
5、集成化、體積小、接線簡易、壁掛式設計,安裝方便。
6、對監控?cái)z像機的電源、網絡進行一體化防浪涌設計，有效平衡各線路電位差。
技術參數
技術指標：
| 型號 |
CPD-W220AC/2 |
CPD-W24AC/2 |
CPD-W24DC/2 |
CPD-W12DC/2 |
| 功能 |
電源 |
網絡 |
電源 |
網絡 |
電源 |
網絡 |
電源 |
網絡 |
| 標稱工作電壓 |
220 |
5V |
24V |
5V |
24V |
5V |
12V |
5V |
| 最大持續運行電壓uc |
320V |
8V |
30V |
8V |
30V |
8V |
18V |
8V |
| 標稱負載電流1L |
2A |
|
2A |
|
2A |
|
2A |
|
| 標稱放電電流
(8/20μs)ln |
5KA |
| 最大放電電流
（8/20μs)lmax |
10KA |
| 電壓保護水平
(ln)up |
≤1100V |
≤30V |
≤600V |
≤30V |
≤600V |
≤30V |
≤600V |
≤30V |
| 響應時間tA |
≤25ns |
≤1ns |
≤25ns |
≤1ns |
≤25ns |
≤1ns |
≤25ns |
≤1ns |
| 傳輸速率Vs |
|
100Mbps |
|
100Mbps |
|
100Mbps |
|
100Mbps |
| 插入損耗aE |
|
≤0.5db |
|
≤0.5db |
|
≤0.5db |
|
≤0.5db |
| 接口類型 |
接線
端子 |
RJ45 |
接線
端子 |
RJ45 |
接線
端子 |
RJ45 |
接線
端子 |
RJ45 |
| 安裝接線規格 |
1.5-4mm2 |
|
1.5-4mm2 |
|
1.5-4mm2 |
|
1.5-4mm2 |
|
| 溫度范圍 |
-40～80℃ |
| 外形尺寸 |
100*55*25（mm) |
| 外殼材料 |
鋁合金 |
安裝方法：
1、網絡二合一防雷器串聯安裝在網絡攝像機端口前（防雷器的IN為輸入，OUT為輸出，輸入端接外線，
輸出端與被保護設備的輸入端相連接，安裝時最好與攝像機距離不超過50m。
2、防雷器電源線路端子接法：電源兩端分別對應接“L/+”“N/-”。
3、防雷器RJ45網絡信號線路接法：串聯安裝，RJ45水晶頭直接插接。
4、電源部分連接：產品應與被保護攝像機的電源工作電壓相匹配，安裝時請根據安裝示意圖所示連接。
5、所有接線必須牢固及可靠電氣聯接。SPD防雷器PE接地線BVR≥2.5mm
2，然后PE接地端子用
銅芯線與地網作焊接或螺拴固定。
6、安裝本防雷產品要求接地電阻小于4Ω，在接地線及接地電阻合格下防雷性能最優。
7、適于室內運行，如安裝在室外時，應加裝防水箱或安裝在攝像機防雨罩內。
8、本防雷器免維護，雷雨后應及時定期檢測，如果出現故障，應及時維修或更換，以確保設備安全。
注意事項：
1、防雷器輸出端所有端口均連接被保護設備。
2、防雷器正+負-線路不要接反或接錯。
3、防雷器安裝在被保護設備前端越近效果越好，最好與攝像機距離不超過50m。
4、防雷設備需要定期檢查，產品劣化后必須立即更換。
5、更換、安裝防雷器時切記不可帶電作業。
6、防雷接地一定要良好且接地電阻不大于4Ω。
7、防雷器前端需加裝短路裝置確保避免防雷器劣化后短路引起火災。
注明：電源+網絡二合一防雷器有三種電壓12V 、24V 、220V，三種電壓的選擇是根據現場防雷器
實際安裝位置的電源線路電壓來確定的，一般集中供電用12V或24V的，就地取電用的220V
的?，F(xiàn)在平安城市、雪亮工程道路監控一般立桿上有防水箱，如果是220V的電源線進防水箱，
再通過變壓器給攝像機供電，這種情況一般用220V的。
