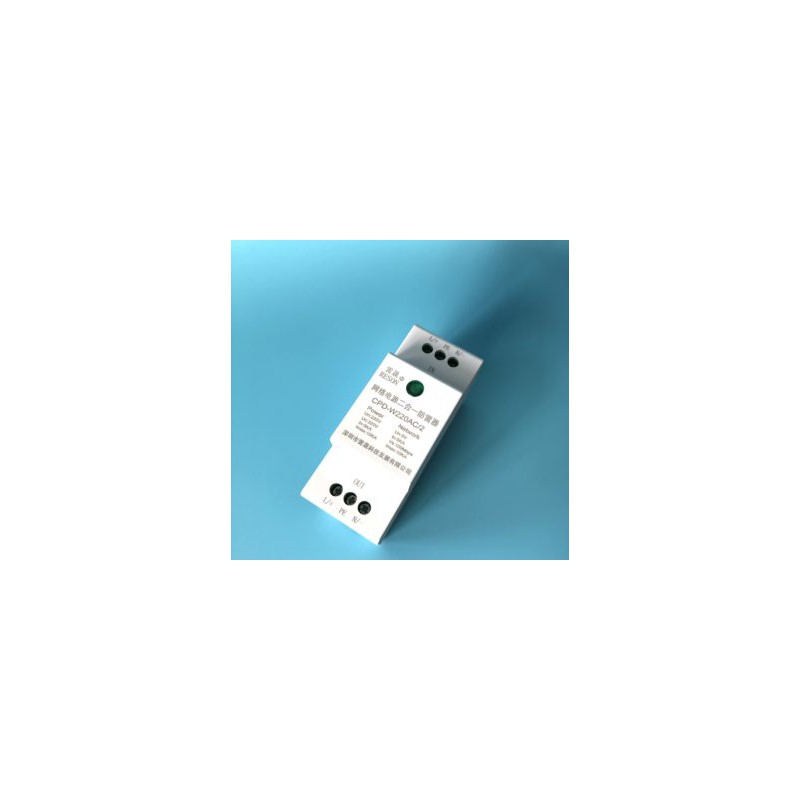

網絡二合一防雷器（寬導軌式）

雷晟電源網絡二合一防雷器廣泛用于平安城市、雪亮工程、天眼、卡口、違停等系統。主要用于監控系統前端高清網絡攝像機的防雷保護，安裝于防水箱內，串聯在電源線及網線中，滿足設備使用需求，同時能有效吸收泄放電源線及網線中電磁干擾、脈沖等線路浪涌，保護監控設備免受雷電侵害。
應用范圍
廣泛用于平安城市、雪亮工程、天眼、卡口、違停等系統。



產品特點

功能特點：

1、通流容量大10KA，傳輸性能優越，插損極低；

2、電源網絡綜合多級防雷方案，差模共模全保護；

3、能有效防止因電源、網絡等設備間電位差瞬時增大而造成的設備損壞；

4、采用多級電涌保護，殘壓低，響應速度快，使用壽命長；

5、集成化、體積小、接線簡易、35MM導軌安裝設計,安裝方便。

6、對監控?cái)z像機的電源、網絡進行一體化防浪涌設計，有效平衡各線路電位差。

技術參數 技術指標：

型號	CPD-W220AC/2		CPD-W24AC/2		CPD-W24DC/2		CPD-W12DC/2
功能	電源	網絡	電源	網絡	電源	網絡	電源	網絡
標稱工作電壓	220	5V	24V	5V	24V	5V	12V	5V
最大持續運行電壓uc	320V	8V	30V	8V	30V	8V	18V	8V
標稱負載電流1L	2A		2A		2A		2A
標稱放電電流 (8/20μs)ln	5KA
最大放電電流 （8/20μs)lmax	10KA
電壓保護水平 (ln)up	≤1100V	≤30V	≤600V	≤30V	≤600V	≤30V	≤600V	≤30V
響應時間tA	≤25ns	≤1ns	≤25ns	≤1ns	≤25ns	≤1ns	≤25ns	≤1ns
傳輸速率Vs		100Mbps		100Mbps		100Mbps		100Mbps
插入損耗aE		≤0.5db		≤0.5db		≤0.5db		≤0.5db
接口類型	接線 端子	RJ45	接線 端子	RJ45	接線 端子	RJ45	接線 端子	RJ45
安裝接線規格	1.5-4mm2		1.5-4mm2		1.5-4mm2		1.5-4mm2
溫度范圍	-40～80℃
外形尺寸	90.3*67.4*36（mm)
外殼材料	PBT阻燃塑料,UL94-V0

安裝方法：

1、網絡二合一防雷器串聯安裝在網絡攝像機端口前（防雷器的IN為輸入，OUT為輸出，輸入端接外線， 輸出端與被保護設備的輸入端相連接，安裝時最好與攝像機距離不超過50m。 2、防雷器電源線路端子接法：電源兩端分別對應接“L/+”“N/-”。 3、防雷器RJ45網絡信號線路接法：串聯安裝，RJ45水晶頭直接插接。 4、電源部分連接：產品應與被保護攝像機的電源工作電壓相匹配，安裝時請根據安裝示意圖所示連接。 5、所有接線必須牢固及可靠電氣聯接。SPD防雷器PE接地線BVR≥2.5mm²，然后PE接地端子用 銅芯線與地網作焊接或螺拴固定。 6、安裝本防雷產品要求接地電阻小于4Ω，在接地線及接地電阻合格下防雷性能最優。 7、適于室內運行，如安裝在室外時，應加裝防水箱或安裝在攝像機防雨罩內。 8、本防雷器免維護，雷雨后應及時定期檢測，如果出現故障，應及時維修或更換，以確保設備安全。 注意事項： 1、防雷器輸出端所有端口均連接被保護設備。 2、防雷器正+負-線路不要接反或接錯。 3、防雷器安裝在被保護設備前端越近效果越好，最好與攝像機距離不超過50m。 4、防雷設備需要定期檢查，產品劣化后必須立即更換。 5、更換、安裝防雷器時切記不可帶電作業。 6、防雷接地一定要良好且接地電阻不大于4Ω。 7、防雷器前端需加裝短路裝置確保避免防雷器劣化后短路引起火災。 注明：電源+網絡二合一防雷器有三種電壓12V 、24V 、220V，三種電壓的選擇是根據現場防雷器 實際安裝位置的電源線路電壓來確定的，一般集中供電用12V或24V的，就地取電用的220V 的?，F(xiàn)在平安城市、雪亮工程道路監控一般立桿上有防水箱，如果是220V的電源線進防水箱， 再通過變壓器給攝像機供電，這種情況一般用220V的。 型號命名規則 ?CPD ? ??W?????12-220V????/2 | ? ? ? ? ?| ? ? ? ? ? ?| ? ? ? ? ? ? | | ? ? ? ? ?| ? ? ? ? ? ?| ? ? ? ? ? ? |?????????? ??功能數（2=電源+網絡二合一） | ? ? ? ? ?| ? ? ? ? ? ?|?????????????? ????電源工作電壓 | ? ? ? ? ?|??????????????????? ???網絡監控產品 |???????????????????????? ??多功能監控?cái)z像機型號前綴標識

產品尺寸及接線圖：
