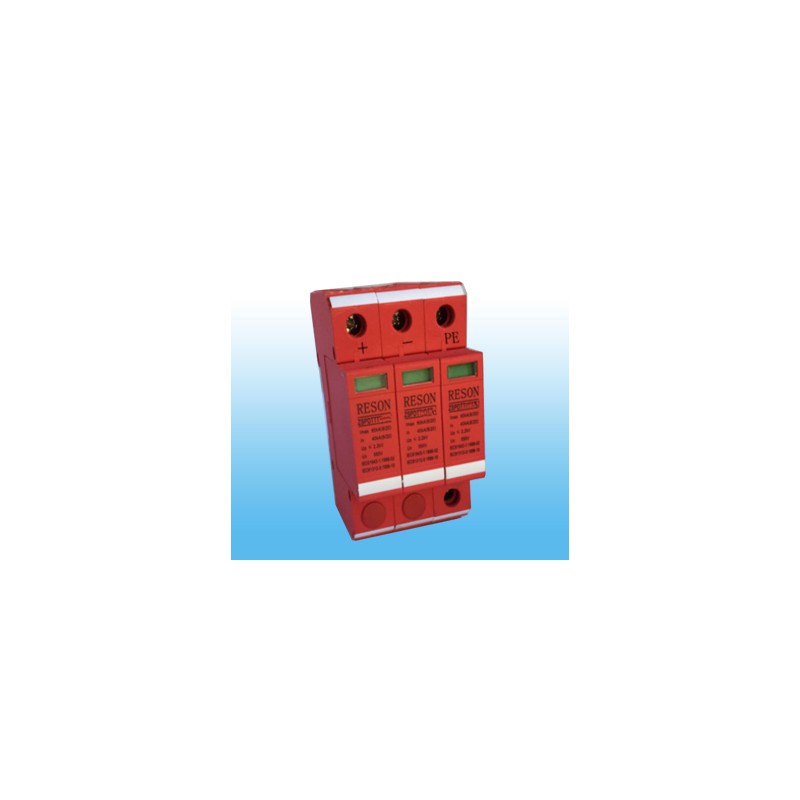

直流充電樁防雷器(750V直流側)

標稱通流容量為20kA、40kA的750VDC電源防雷模塊適用于直流充電樁直流側的浪涌防護。
應用范圍
用于直流充電樁直流側的浪涌防護。



產品特點

● 選用優質壓敏電阻，性能穩定可靠。
● 適用于不同電網制式，保護更全面。
● 高雷電通流能力，ns級響應速度。
● 內置過熱斷路裝置。
● 失效檢測指示。
● 可附加遙信報警接口。
● 35mm 導軌安裝，標準模塊化設計。
● 節能、環保，安裝簡單、方便，無須特殊維護。

技術參數

產品名稱		電源防雷器
型號		PRDC-750V
電源系統		直流
標稱工作電壓		750V
額定電壓（最大持續運行電壓）		1000V
標稱通流容量（8/20μs）		20KA
最大通流容量（8/20μs）		40KA
電壓保護水平Up	5KA(8/20μs)時	≤2.8KV
	在Isn時	≤3.6KV
泄漏電流IL		≤15μA
響應時間Ta		≤25ns
最大保險絲強度		125AgL/gG
工作環境		溫度：-40～85℃，相對濕度：5～95%（25℃)
安裝		標準35mm導軌
連接		10-25mm2多股或單股導軌
外殼材料		阻燃PC

■安裝說明
● 安裝前必須切斷電源，嚴禁帶電操作。。
● 安裝時請根據安裝示意圖所示連接，其中+為正極，—為負極，PE為地線，切勿錯接。
● 安裝完畢后將模塊插到位，檢查防雷模塊是否正常工作。
● 防雷模塊在使用期間，應定期檢測并查看故障顯示窗口狀態，當故障顯示窗呈紅色或遙信端子輸出報警信號時，表示防雷模塊發生故障，應及時維修或更換。
● 并聯式電源防雷模塊應并聯安裝（也可采用凱文接線方式），連接線要求牢固可靠，且要求短、粗、直。
