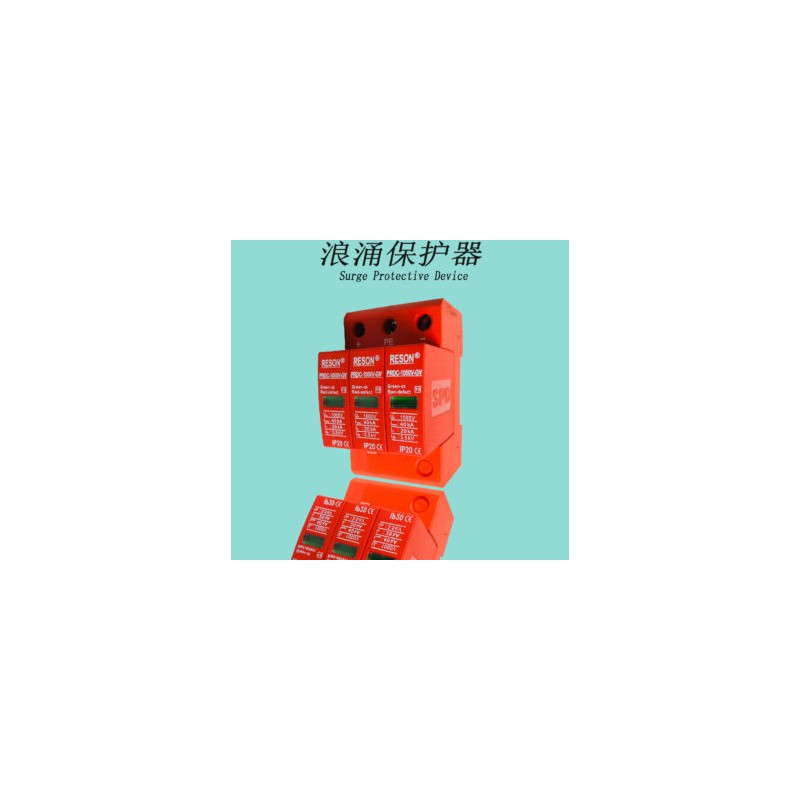

光伏浪涌保護器（600-1500V)

單價	面議對比
詢價	暫無
瀏覽	429
發貨	廣東深圳市付款后3天內
品牌	雷晟
過期	長期有效
更新	2024-04-08 17:32

聯系方式

加關注0

深圳市雷晟科技發展有限公司

企業會員第2年

資料通過深圳市雷晟科技發展有限公司認證

保證金未繳納

廣東-深圳市
上次登錄 2024-04-20 •
2900662580@qq.com
0755-83839623
鄒正再 (先生) 銷售經理

進入主頁更多貨源市集

詳細說明

該產品應用于太陽能供電系統，有三位動作直流開關保護裝置，最大的PV電壓至UCPV ≤ 1200V d.c.防止電涌及直接雷擊，保護光伏發電機,光伏匯流箱及逆變器等設備。
應用范圍
依據 GB 18802.1-2002 / IEC 61643-1:1998-02 標準，精心設計安裝于太陽能供電系統的 II 級電涌保護器 (C 級)。

產品特點

◎ 體積小，可插拔更換方便
◎ 抗故障的Y型電路，由三個壓敏電阻、熱脫扣裝置串聯而成
◎ 雙重的脫扣保護裝置，提供更可靠的保護
◎ 通流量大，快速響應
◎ 多功能連接端口，可連接導線和匯流排
◎ 當故障時窗口綠色跳開，并通過告警端口提供遠程監察

技術參數

型號	PRDC-600V-GV	PRDC-1000V-GV	PRDC-1200V-GV
最大PV電壓 UCPV??????????????????	≤ 600V	≤ 1000V	≤ 1200V
直流最大持續工作電壓[(L+/L) ?> PE] UC	300V-	500V-	600V-
標稱放電電流 (8/20μs) [(L+/L) ?> PE] In	20kA
最大放電電流 (8/20μs) [(L+/L) ?> PE] Imax	40kA
電壓保護水平（I0)UP	≤ 2.5kV	≤ 4kV	≤ 4.5kV
5kA 時電壓保護級別UP	≤ 2kV	≤ 3.5kV	≤ 4kV
響應時間tA	≤25ns	≤25ns	≤25ns
溫度范Tu	-40℃...+80℃
安裝接線方式/規格	并聯/多股線 16mm2
工作狀態/故障指示	綠/紅
安裝支架	35mm DIN導軌
外殼	紅色熱塑性材料， UL94-V0
防護等級	IP20
測試依據	YD/T 1235.1-2002; GB 18802.1-2002; IEC 61643-1:1998-02
遠程遙信觸點類型	開關轉換觸點
端子性能	AC: 250V/0.5A????????? DC: 250V/0.1A, 125V/0.2A, 75V/0.5A
遠程遙信端子導體截面	max. 1.5mm2? 單股線 / 多股線

安裝說明:
● 安裝前必須切斷電源，嚴禁帶電操作。
● 建議在防雷模塊前端串聯熔斷器或自動斷路器。
● 安裝時請根據安裝示意圖所示連接，其中+為正極線，-為負極線，PE為地線，切勿錯接。安裝完成后，合上自動斷路器（熔斷器）開關，檢查工作狀態是否正常。
● 安裝完畢后將模塊插到位，檢查防雷模塊是否正常工作。
●防雷模塊在使用期間，應定期檢測并查看故障顯示窗口狀態，當故障顯示窗呈紅色或遙信端子輸出報警信號時，表示防雷模塊發生故障，應及時維修或更換。
●防雷模塊應并聯安裝（也可采用凱文接線方式），連接線要求牢固可靠，且要求短、粗、直。
