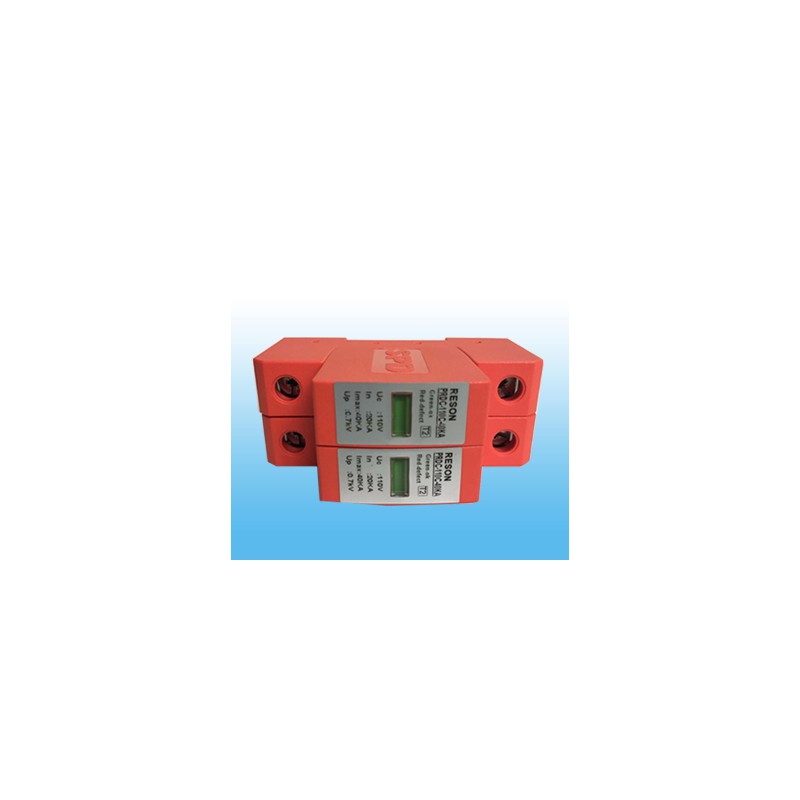

110V直流電源防雷器

雷晟110V直流電源防雷器用于防止雷電過電壓和瞬態過電壓對直流電源系統和用電設備造成的損壞，保護設備和使用者的安全。
應用范圍
適用于各種直流配電屏、直流配電箱、電子信息系統、二次電源設備、直流供電設備的防雷保護；標稱通流容量為10kA,20KA,40KA的110V電源防雷模塊廣泛用于移動通信基站、微波通信局/站、電信機房、工業廠礦、民航、金融、證券等70-110V電源系統。



產品特點

● 選用優質壓敏電阻，性能穩定可靠。
● 適用于不同電網制式，保護更全面。
● 高雷電通流能力，ns級響應速度。
● 內置過熱斷路裝置。
● 失效檢測指示。
● 遙信報警接口。
● 35mm 導軌安裝，標準模塊化設計。
● 節能、環保，安裝簡單、方便，無須特殊維護。

技術參數

型號	PRDC-110C-20KA	PRDC-110C-40KA	PRDC-110C-80KA
標稱工作電壓Un	110V
最大持續工作電壓Uc	122V
標稱放電電流（8/20μS）In	10kA	20KA	40KA
最大放電電流（8/20μS）Imax	20kA	40KA	80KA
短路容量	25KA/50HZ
電壓保護水平[8/20μS]Up	≤0.6kV	≤0.7kV	≤1.0kV
響應時間tA	≤25ns
最大后備保險絲	125A
溫度范圍Tu	-40℃…+80℃
安裝接線方式/規格	并聯/多股線16mm2
工作狀態/故障指示	綠燈/紅燈
外殼材料	PBT紅色阻燃塑料,UL94-V0
產品尺寸	36mm寬、90mm高、66mm深
安裝支架	35mmDIN軌
防護等級	IP20

■安裝說明
● 安裝前必須切斷電源，嚴禁帶電操作。
● 建議在防雷模塊前端串聯熔斷器或自動斷路器。
●電源連接：直流電源兩端分別對應接“＋”“—”，如果是把端子拔下來接線，回裝時一定要恢復原狀，否則危險！，PE為地線，切勿錯接。安裝完成后，合上自動斷路器（熔斷器）開關，檢查工作狀態是否正常。
● 安裝完畢后將模塊插到位，檢查防雷模塊是否正常工作。
● 防雷模塊在使用期間，應定期檢測并查看故障顯示窗口狀態，當故障顯示窗呈紅色或遙信端子輸出報警信號時，表示防雷模塊發生故障，應及時維修或更換。
● 并聯式電源防雷模塊應并聯安裝（也可采用凱文接線方式），連接線要求牢固可靠，且要求短、粗、直。
■安全注意事項
· 當防雷器安裝于最終系統時，必須執行標準?GB4943（EN60950，IEC60950）的所有要求。

·設備應當由被授權的專業人員安裝。安裝時必須斷開電源，嚴禁帶電操作，以防發生意外。
