12v直流電源防雷器(導軌式）

雷晟（RESON）系列PRC-12C串聯型直流電源防雷器，用于直流配電設備的防雷保護，如程控交換機、安防監控系統等,本產品外型美觀，安裝接線方便，維護簡單，能在較惡劣環境下長期穩定工作。該產品用于直流配電設備的前端，防止雷擊或浪涌等因素產生的感應過電壓、過電流現象對系統或設備造成的損壞。
應用范圍
用于直流配電設備的防雷保護，如程控交換機、安防監控系統等。



產品特點

功能特點：
1、性能穩定、殘壓小、響應時間快、壽命長；LED燈失效指示。
2、具有三級泄流、濾波、鉗位使過電壓、過電流能得到有效抑制；
3、放電電流大（10KA），響應時間快（≤25ns）
4、集成化、體積小、接線簡易、安裝方便

1:為防止不必要的傷害，在安裝前必須檢查電涌保護器，若電涌保護器有任何缺陷，則不得進行安裝。

2:電涌保護器只能在遵守其技術表格規定的條件下使用，若超出其給定值的上限，則可能導致電涌保護器本身甚至被保護設備的損壞。

3: 安裝此保護器時，必須遵循保護器的相關標準和規范。此電涌保護器必須由已取得相關證書的專業人員在需要保護的電子設備前進行安裝。

技術參數

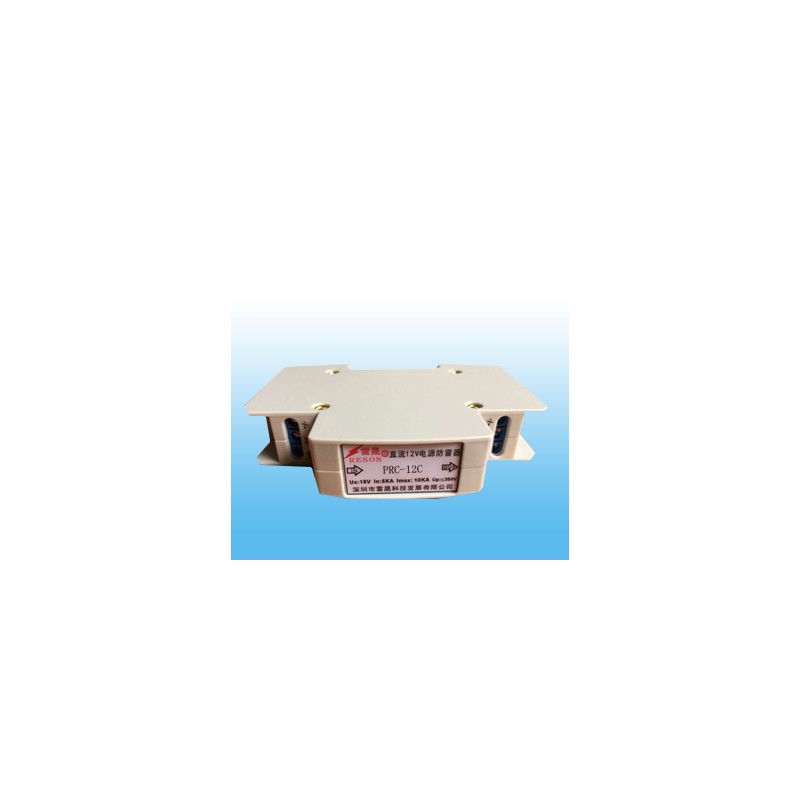

型號	PRC-12C
額定工作電壓? (Un)	DC12V
額定工作電流(IL)	1A
標稱放電電流 (In)	5kA
最大放電電流(Imax)(8/20μs)	10KA
最大持續運行電壓 (Uc)	DC18V
電壓保護水平Up（8/20μs）	≤350V
安裝支架	35mm電氣導軌
外殼材質	PBT灰白色阻燃塑料,UL94-V0
規格尺寸	90*18*63mm

安裝方法：
1、本產品串聯被保護設備相應位置，安裝時最好與被保護設備距離不超過50CM。
2、電源連接：直流電源兩端分別對應接“＋”“—”，交流電源兩端分別對應“L”“N”。如果是把端子拔下來接線，回裝時一定要恢復原狀，否則危險！
3、防雷器產品標有標志的接地端應接上地線，地線的螺桿上配有接線叉，用于接地匯集排與防雷器地線的連接，接好地線后，務必要旋緊螺釘。接地線選用2.5mm2以上的銅線，地線到接地匯流排的長度應小于1m且盡量粗短，接地電阻應小于10Ω。
3、防雷器接地用盡可能最短的線連接。該保護器接地采用端子接地方式，接地線必須與防雷地線相連。信號的屏蔽線可直接接到接地端子上。
4、該防雷器在不超過要求的條件下安裝是不需要長期維護的，只需系統例行維護；如在使用過程中，線路傳輸出現問題，換下電涌保護器后線路傳輸恢復正常，說明電涌保護器已經損壞，需維修或更換。
注意事項：

??? 1、防雷器輸出端所有端口均連接被保護設備。
??? 2、防雷器正負線路不要接反或接錯。
??? 3、防雷器安裝在被保護設備前端越近效果越好。
??? 4、防雷設備需要定期檢查，產品劣化后必須立即更換。
??? 5、更換、安裝防雷器時切記不可帶電作業。
??? 6、 防雷接地一定要良好且接地電阻不大于4歐姆。
??? 7、防雷器前端需加裝短路裝置確保避免防雷器劣化后短路引起火災。
