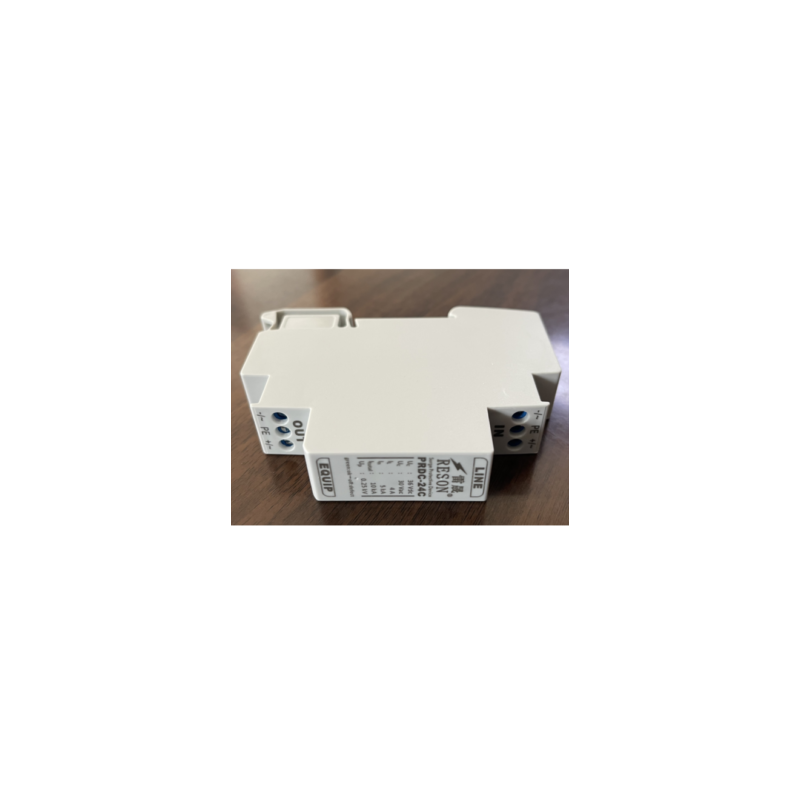

12-48V直流電源防雷器

RESON直流電源防雷器用于交流/直流﹝二次﹞電源供電的電子設備的精細過壓保護，D級過壓保護器，本產品額定放電電流大，響應時間快，易于安裝和維護，具有過熱過流控制的安全裝置，能夠在惡劣條件下正常工作。
應用范圍
電信機房，微波通信機房，控制是母線，安防監控系統交/直流供電設備的防雷保護。



產品特點

◎ 用于直流（二次）電源供電的電子設備的精細過壓保護
◎ D級過壓保護器
◎ 額定放電電流較大，響應時間快
◎ 易于安裝和維護
◎ 有過熱、過流控制的安全裝置
◎ 結構美觀，安裝方便

產品型號	?分類
PRDC－12C	12V 直流電源，兩線過壓保護
PRDC－24C	24V 直流電源，兩線過壓保護
PRAC-24C	24V 交流電源，兩線過壓保護
PRDC-48C	48V 交流電源，兩線過壓保護

技術參數

產品名稱	直流電源防雷器
型號	PRDC-48C	PRAC-24C	PRDC-24C	PRDC-12C
電源類型	直流	交流	直流	直流
標稱工作電壓	48V	24V	24V	12V
額定電壓（最大持續運行電壓）	60V	48V	36V	18V
標稱通流容量（8/20μs）	5KA
最大通流容量（8/20μs）	10KA
泄漏電流IL	≤15μA
響應時間Ta	≤10ns
最大保險絲強度	16A gl/gG
工作環境	溫度：-40～85℃，相對濕度：5～95%（25℃)
連接	10-25mm2多股或單股導軌
外殼材料	阻燃PC
規格尺寸	62*40*25

安裝方法： 1、本產品串聯被保護設備相應位置，安裝時最好與被保護設備距離不超過50CM。 2、電源連接：直流電源兩端分別對應接“＋”“—”，交流電源兩端分別對應“L”“N”。如果是把端子拔下來接線，回裝時一定要恢復原狀，否則危險！ 3、防雷器產品標有標志的接地端應接上地線，地線的螺桿上配有接線叉，用于接地匯集排與防雷器地線的連接，接好地線后，務必要旋緊螺釘。接地線選用2.5mm2以上的銅線，地線到接地匯流排的長度應小于1m且盡量粗短，接地電阻應小于10Ω。 3、防雷器接地用盡可能最短的線連接。該保護器接地采用端子接地方式，接地線必須與防雷地線相連。信號的屏蔽線可直接接到接地端子上。 4、該防雷器在不超過要求的條件下安裝是不需要長期維護的，只需系統例行維護；如在使用過程中，線路傳輸出現問題，換下電涌保護器后線路傳輸恢復正常，說明電涌保護器已經損壞，需維修或更換。 注意事項： 1、防雷器輸出端所有端口均連接被保護設備。 2、防雷器正負線路不要接反或接錯。 3、防雷器安裝在被保護設備前端越近效果越好。 4、防雷設備需要定期檢查，產品劣化后必須立即更換。 5、更換、安裝防雷器時切記不可帶電作業。 6、 防雷接地一定要良好且接地電阻不大于4歐姆。 7、防雷器前端需加裝短路裝置確保避免防雷器劣化后短路引起火災。
