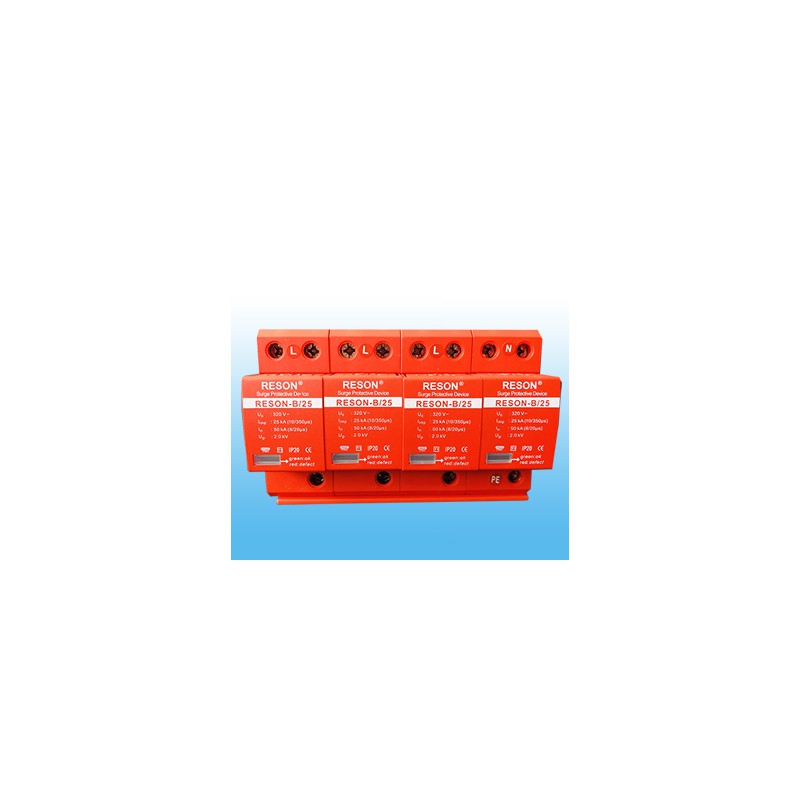

電源浪涌保護器（一級）12.5-50KA

三相電源防雷模塊（10/350）開關間隙式防雷模塊，具有高雷電通流能力，適用于電源系統第一級防雷保護
應用范圍
產品廣泛用于雷擊區域的LPZ1區移動通信基站、微波通信局/站、電信機房、工業廠礦、民航、金融、證券等電源系統，如各種配電站、配電房、配電柜、交直流配電屏、開關箱以及其它各種重要且易遭受雷擊的設備。



產品特點

1、單極一相,適用于各種供電系統
2、I+II級保護,火花間隙型復合電涌保護器
3、采用獨有自點火專利技術,無工頻續流
4、通流量大,低電壓保護等級
5、配有劣化狀態指示燈
6、結構緊湊,雙接線端（凱文方式）
7、可以直接與終端設備裝置相連

工作原理
電涌保護器（SPD）是電子設備雷電防護中不可缺少的一種裝置，其作用原理是在正常情況下，電涌保護器處于極高的電阻狀態，從而保證電源系統正常工作；當系統線路上出現電涌過電壓、過電流時，SPD的電阻突變或持續下降為低阻抗，SPD立即在納秒級的時間內導通，將電涌能量通過SPD泄放入大地；當電涌過后，電涌保護器又迅速恢復為高阻狀態，從而不影響系統正常供電。

安裝電涌保護器注意事項
1、安裝時請根據安裝示意圖所示連接，其中L1、L2、L3為相線，N為零線，PE為地線，切勿錯接，電涌保護器并聯安裝于線路當中，切記。
2、安裝前必須切斷電源，嚴禁帶電操作, 線路請勿接反或接錯。
3、電涌保護器安裝在保護設備前端越近效果越好，連接線要求牢固可靠，且要求短、粗、直。
4、設備需要定期檢查，產品劣化后必須立即更換。
5、切記不可帶電作業，建議在防雷模塊前端串聯熔斷器或自動斷路器。
6、接地一定要良好且接地電阻不大于4Ω。
7、電涌保護器前端需加裝短路裝置確保避免防雷器劣化后短路引起火災。

技術參數

型號	RESON-B/25
標稱工作電壓Un	320-385V
雷電沖擊電流（10/350μS）Iimp	25kA
雷電沖擊電流（8/20μS）In	100kA
電壓保護水平（In）Up	≤2.0kV
響應時間tA	≤100ns
備用保險絲	250A
短路容量	50kA/50Hz
絕緣阻值Risol	103?MΩ
溫度范圍Tu	-40℃…+80℃
安裝接線方式/規格	并聯/多股線16mm2
外殼材料	淺灰色強化熱熔塑料,UL94-V0
安裝寬度	2?mods
安裝支架	35mmDIN軌
防護等級	IP20
