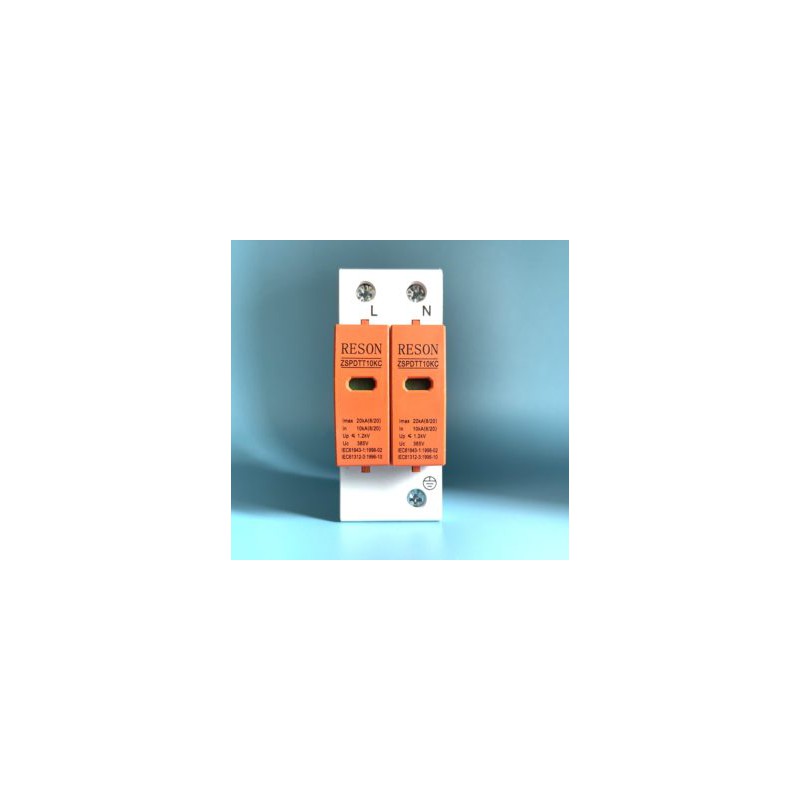

電源浪涌保護器（三級）20KA

雷晟（RESON）三級電涌保護器（Surge Protection Device，簡稱SPD）（又稱防雷器、避雷器、浪涌保護器、過壓保護器），適用于交流220V（50Hz/60Hz）及以下的TN-S、TN-C-S、TT、IT等供電系統因雷擊而產生的雷擊電磁脈沖（LEMP）保護，用于雷擊區域的LPZ1區與LPZ2區交界處，其設計依據符合GB18802.1，IEC61643-1技術標準。
應用范圍
本系列電涌保護器適用于II級防雷過壓保護，用于雷擊區域的LPZ1區與LPZ2區交界處，通常安裝在樓層配電箱、計算機中心、電信機房、電梯控制室、變頻設備控制室、醫院手術室、監護室及裝有電子醫療設備場所的配電箱內。



產品特點

產品介紹：
雷晟（RESON）三級電涌保護器（Surge Protection Device，簡稱SPD）（又稱防雷器、避雷器、浪涌保護器、過壓保護器），適用于交流220V（50Hz/60Hz）及以下的TN-S、TN-C-S、TT、IT等供電系統因雷擊而產生的雷擊電磁脈沖（LEMP）保護，用于雷擊區域的LPZ1區與LPZ2區交界處，其設計依據符合GB18802.1，IEC61643-1技術標準。

工作原理：

電涌保護器（SPD）是電子設備雷電防護中不可缺少的一種裝置，其作用原理是在正常情況下，電涌保護器處于極高的電阻狀態，從而保證電源系統正常工作；當系統線路上出現電涌過電壓、過電流時，SPD的電阻突變或持續下降為低阻抗，SPD立即在納秒級的時間內導通，將電涌能量通過SPD泄放入大地；當電涌過后，電涌保護器又迅速恢復為高阻狀態，從而不影響系統正常供電。

功能特點：
1、可選遙信端子報警功能，便于遠程報警監控。
2、最高可承受20KA（8/20us）雷電流沖擊。
3、反應速度快，動作響應時間小于25ns。
4、阻燃外殼設計，可方便地安裝在35mm電氣導軌上。
5、內置熱脫扣失效脫離裝置，使保護器因過熱、擊穿失效時能自動斷開。
6、可視告警窗口顏色表示保護的工作狀態，綠色（正常）、紅色（故障）。

產品應用和安裝位置：
本系列電涌保護器適用于II級防雷過壓保護，用于雷擊區域的LPZ1區與LPZ2區交界處，通常安裝在樓層配電箱、計算機中心、電信機房、電梯控制室、變頻設備控制室、醫院手術室、監護室及裝有電子醫療設備場所的配電箱內。

電涌保護器安裝注意事項：
1、電涌保護器并聯安裝于線路當中，切記。
2、線路請勿接反或接錯。
3、電涌保護器安裝在保護設備前端越近效果越好。
4、設備需要定期檢查，產品劣化后必須立即更換。
5、切記不可帶電作業。
6、接地一定要良好且接地電阻不大于4Ω。
7、電涌保護器前端需加裝短路裝置確保避免防雷器劣化后短路引起火災。

技術參數
