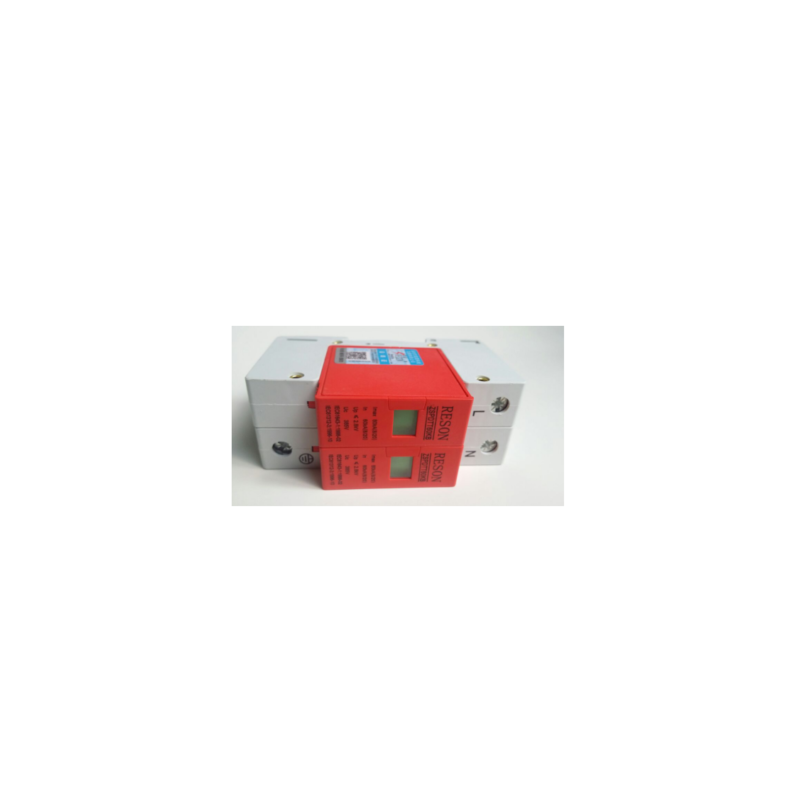

電源浪涌保護器（二級）60KA

RESONE模塊式電源防雷器﹝SPD，電涌保護器﹞是依照IEC標準設計，依一體化的設計理念為基礎開出帶有遙信的附加功能，在配電系統中提高了對浪涌觀察及預防的性能。
應用范圍
電信，智能建筑，機場，工廠，電力,電器，電子設備，主，分配電系統。



產品特點

工作原理：
電涌保護器（SPD）是電子設備雷電防護中不可缺少的一種裝置，其作用原理是在正常情況下，電涌保護器處于極高的電阻狀態，從而保證電源系統正常工作；當電源系統隨著沖擊電流及電壓的逐步提高，SPD的電阻持續下降，SPD立即在納秒級的時間內導通，將電涌能量通過SPD泄放入大地；當電涌過后，電涌保護器又迅速恢復為高阻狀態，從而不影響系統正常工作。

功能特點：
◎ 放電通流量大，保護水平高，安全，可靠，維護方便
◎ 本產品防雷單元｛每相｝采用矩陣式多芯片組合電路結構
◎ 每相線路設計采用均流技術，大通流量設計
◎ 每一放電單元設有熱熔保護和過流保護
◎ 工作狀態指示﹝正常為綠燈，失效或故障為紅燈
◎ 結構美觀，安裝方便

技術參數

產品名稱		單相模塊式電源防雷器（二級）
型號		ZSPD TT30K B/2
電源系統		單相
標稱工作電壓		220V
額定電壓（最大持續運行電壓）		385V
標稱通流容量（8/20μs）		30KA
最大通流容量（8/20μs）		60KA
電壓保護水平Up	5KA(8/20μs)時	≤1.8KV
	在Isn時	≤2.0KV
泄漏電流IL		≤15μA
響應時間Ta		≤25ns
最大保險絲強度		125AgL/gG
工作環境		溫度：-40～85℃，相對濕度：5～95%（25℃)
安裝		標準35mm導軌
連接		10-25mm2多股或單股導軌
外殼材料		阻燃PC

避雷器安裝要求說明： 1、SPD應用于主分配電系統為220V或380V第一、二、三級雷電防護，并聯安裝在建筑物配電箱或機房的電源進線端，配35mm電氣導軌，可采用凱文連接方式。安裝前必須切斷電源，嚴禁帶電操作。 2、安裝時請根據安裝示意圖所示連接，其中L為相線，N為零線，PE為地線，切勿錯接。安裝完成后，合上自動斷路器開關，檢查工作狀態是否正常。 3、在AC供配電系統中，為防止SPD老化短路造成系統故障，SPD安裝線路上應有過電流保護器件，并選用有劣化顯示功能的SPD； 4、避雷器應盡量安裝在被保護設備內，若無法安裝在被保護設備內時，必須先將SPD安裝在安裝盒內，再安裝在附近的墻上或靠近被保護設備的其它地方； 5、SPD連接導線長度不宜超過0.5m，接地引線應盡量避免與電源線緊挨平行布設，并宜粗、短、直； 6、當SPD1至SPD2的線距長度小于10米時， SPD2至SPD3的線距長度小于5米時，需要在SPD之間應加裝退耦電感； 7、各級電源SPD必須安裝在交流配電設備的交流輸入端，宜采用凱文接線方式連接（將室內接地匯集線與接地引入線連接處斷開，斷開處的兩端分別單獨引線接至SPD的接地端）； 8、SPD和空氣開關與35mm的標準導軌可靠固定，電源一級SPD連接導線線經不得小于16mm2,接地導線線徑不得小于25mm2；電源二級SPD連接導線線經不得小于10mm2,接地導線線徑不得小于16mm2；電源三級SPD連接導線線經不得小于6mm2,接地導線線徑不得小于10mm2；信號避雷器連接導線線經不得小于2.5mm2,接地導線線徑不得小于6mm2； 9、電源SPD應以最短、直路徑接地，SPD的接地線應避免出現“V”形和“U”形彎，連線的彎曲角度不得小于90°，且接地線必須綁扎固定好，松緊適中； 10、SPD連接線的走線要美觀，特別是直線、轉彎、連接頭，保證SPD整潔美觀，連接牢固可靠； 11、SPD安裝完畢后，須由施工單位技術主管再次檢查確認，保證SPD安裝正確、可靠，SPD的接地要求應小于4歐姆；如整個防雷系統采用共用接地時，其沖擊接地電阻要求應該≤1歐姆；
