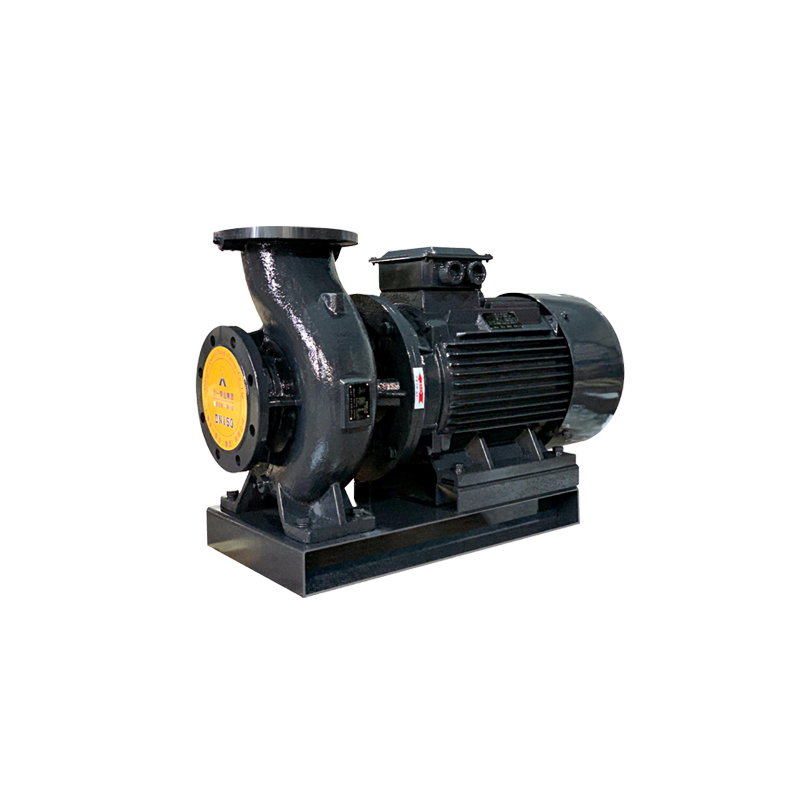

臥式單級離心泵

產品概述

立式結構：泵為立式結構，進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝于管路之中，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩則可置于戶外使用；

運行平穩：葉輪直接安裝在電機的加長軸上，軸向尺寸短結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，振動小、噪音低；

機械密封：軸封采用機械密封或機械密封組合，采用進口欽合金密封環、中型耐高溫機械密封和采用硬質合金材質，耐磨密封，能有效地延長機械密封的使用壽命:串聯并聯: 可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式；

橫豎可用：可根據管路布置的要求采用泵的豎式和橫式安裝。

參數說明

輸送液體的流量范圍:1.8~1400m³/h

揚程范圍：≤127m

配套功率范圍：0.37~355KW

額定轉速：2960r/min,1480r/min或980r/min

工作條件

環境溫度<40C，相對濕度<95%，所輸送介質中固體顆粒體積含量不超過單位體積的0.1%，粒度<0.2mm；

吸入壓力≤1.0MPa，或泵系統最高工作壓力≤1.6MPa，即泵吸入口壓力+泵揚程≤ 1.6MPa。

臥式結構分析圖

產品細節圖

性能分析
