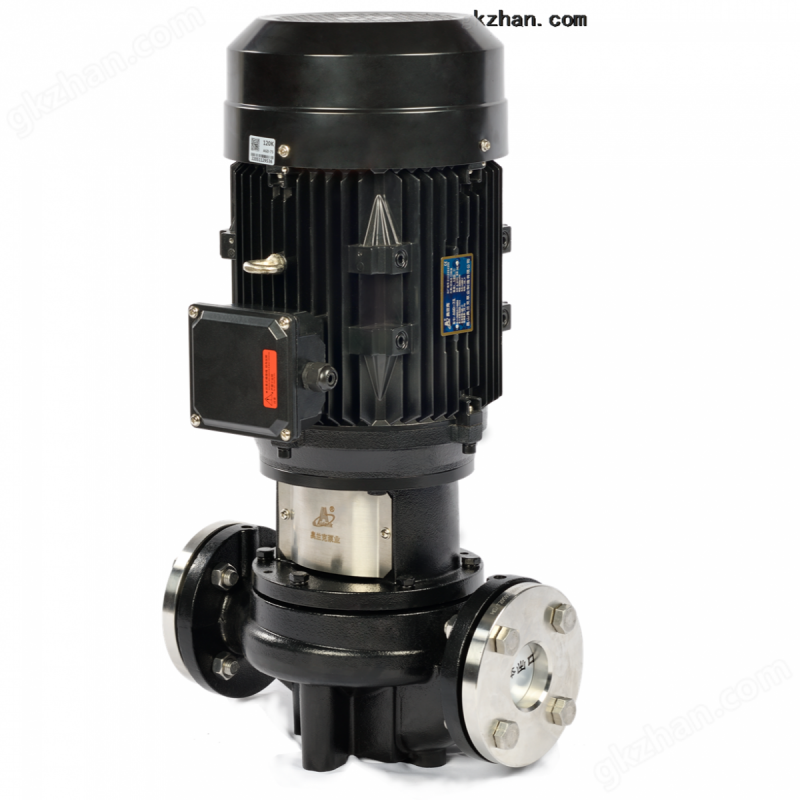

多級管道離心泵AGD系列

簡要描述：多級管道離心泵采用直連式的設計結構，性能優秀的水力模型，過流部件精密鑄造成型，摩擦損失小，泵效率高

多級管道離心泵簡介：

當電機帶動軸上的葉輪高速旋轉時，充滿在葉輪內的液體在離心力的作用下，從葉輪中心沿著葉片間的流道甩向葉輪的四周，由于液體受到葉片的作用，使壓力和速度同時增加，經過 導殼的流道而被引向次一級的葉輪，就是這樣原理，逐次地流過所有的葉輪和導殼，進一步使液體的壓力能量增加。將每個葉輪逐級疊加之后，就獲得 一定揚程，將井下液體舉升到地面。

特點：

1.泵結構緊湊、體積小、外形美觀。其立式結構重心較低且重心重合于泵腳中心,增強了泵的運行穩定性和壽命。2.安裝方便。進出口徑相同并在同一中心線上,可象閥門一樣直接安裝在管路任何部位。電機加上防雨罩可置于戶外使用。泵設有安裝底腳,以便泵的安裝穩定。3.運行平穩、噪音低、組件同心度高。電機采用低噪音軸承,并設有不停機加油裝置,泵葉輪具有動靜平衡,運行無振動,改善使用環境

多級管道離心泵安裝注意事項：

1）安裝泵的基礎平面應用水平儀找平?；A水泥凝固后，應檢查底座和地腳螺栓孔是否松動；

2）電機、泵和底座組裝后，應嚴格檢查泵軸和電機軸的同心度，保證兩軸心線在同一水平線上；

3）電機和多級離心泵組裝時，保證泵和電機兩聯軸器端面的軸向間隙值為3mm，該系列泵無軸向竄動；

4）多級離心泵只能承受自身內力，不能承受任何外力，所以泵的吸入管路和壓出管路應有各自的支架，以免將泵壓壞。

5）用于含有可燃易爆氣體的礦井下運行的MD(P)型泵，必須采用防爆電機并要求具有相應的防護等級和防爆標志。
