等離子切割高壓力葉片泵VP系列

簡要描述：等離子切割高壓力葉片泵為高揚程、小流量的高壓葉片泵 用于激光冷卻設備、等離子切割機

等離子切割高壓力葉片泵簡介:

VP-07泵浦為高揚程、小流量的高壓葉片泵，移送循環介質為不含顆粒、纖維的水、乙二醇、甲醇、導熱油、酒精等。產品具有可自吸、高揚程、小流量、結構精密、體積小、噪音低、外觀精致等特點。

應用領域：

激光冷卻設備、等離子切割機、X射線和醫用激光冷卻系統、實驗室設備冷卻循環、高壓清洗設備、反滲透系統等。

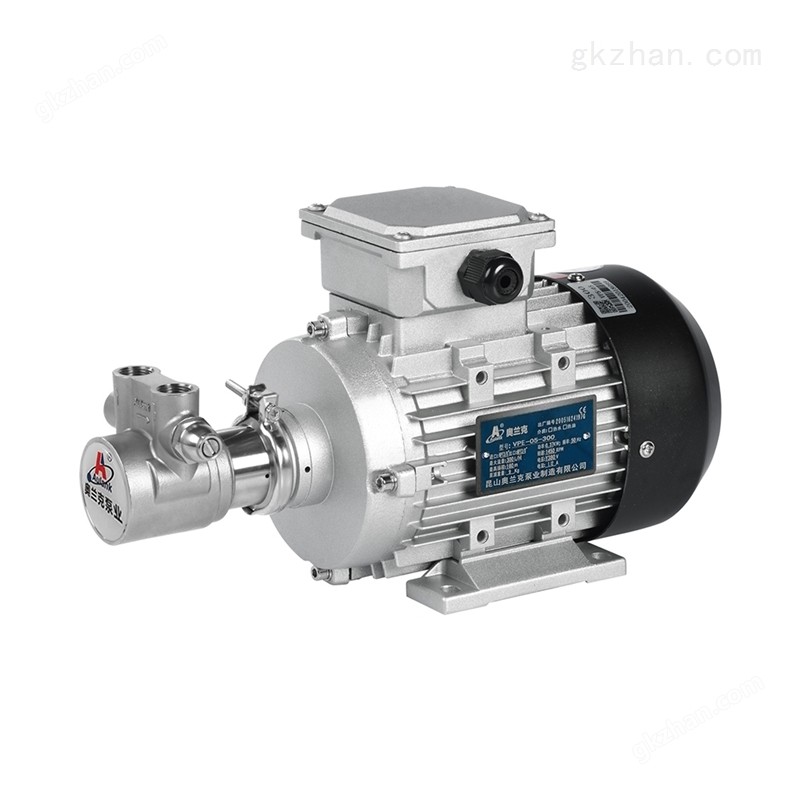

產品圖片

1. 泵浦特點：

編號

泵浦特點

01

振動小、噪音低、保證運行平穩

02

體積小，節省空間，最大限度地縮小了泵的占地面積和占用空間，節省投資

03

可靠地機械密封結構，保證了介質輸送

04

泵內除機械密封摩擦外無任何金屬性摩擦，性能保持穩定

1. 泵浦材質：

序號

泵浦材質

01

中承

黃銅/不銹鋼

02

軸芯材質

SUS303不銹鋼

03

葉片

石墨

04

密封材質

石墨

05

進出水室組件

石墨

06

壓蓋

SUS304不銹鋼

07

電機絕緣等級

F級

08

防護等級

IP54

使用條件：

高溫熱水

高溫導熱油

乙二醇

工作環境溫度

最高海拔

最大工作壓力

+5℃-+90℃

+5℃-+90℃

-20℃-+90℃

-5℃-+40℃

1000m

20bar

規格性能參數

型號

口徑

電機

性能參數

泵浦

自重

kg

出口

功率

kw

匹數

Hp

電壓

頻率

Hz

轉速

rpm

最高/使用揚程

M

最大流量L/Min

VP-07-100

NPT1/2"

NPT1/2"

0.55

0.7

3?-380v

50

1450

160/120

1000

10.5

10.性能曲線圖

測試基礎：

上述性能曲線對應于水在20℃時以正常速度運 輸。揚程和流量的誤差是±10%,性能誤差±10%。泵的性能隨輸送流體介質的比重及密度的不同而產生變化。

11.電器連接

◎電氣線路的聯接必須由具有相應資格證書的電工操作。

◎弄清電動機與所用的電源是否相配。電機引接線必須按貼在接線盒內的接線圖和電機銘牌的規定與電源相連。

◎電機應妥善接地，接線盒內有接地裝置，必要時，也可以利用電機的機腳來固定螺栓接地

◎電機三相電源接法，示意圖如下：

◎電機必須和一個快捷、有效的電機啟動器相連，保證電機不受缺相、電壓不穩、過載的損壞。

等離子切割高壓力葉片泵運行環境及使用保養建議

? 請保證設備內部通風，降低電機表面溫升，保障電機長時間連續運行；

? 運行電網的電源電壓穩定，符合電機額定電壓的±5％；

? 環境溫度不高于50℃；

? 定期清理電機機殼、后風罩表面的灰塵或雜物；

? 定期取出過濾器，并清理；

? 定期檢查聯接泵浦的緊固件，是否有松動；
