產品概述
單相交流智能儀表采用現代數字信號處理芯片，能夠精確穩定地測量電網中的所有常用電力參數：電流、電壓、頻率、有功功率、無功功率、功率因數、電能。具有精度高、穩定性好、抗震動等優點，可直接替代原有指針式儀表。輸入/輸出接口最多可配備：一路數字通迅接口、二路脈沖輸出、二路開關量輸入、二路開關量輸出、三路模擬量輸出。作為一種先進的智能化、數字化的電網前端采集單元，已廣泛應用于各種控制系統、SCADA系統和能源管理系統中、變電自動化、配電網自動化、小區電力監控、工業自動化、智能樓宇中，具有安裝方便、接線簡單、維護方便，工程量小、現場可編程設置輸入?yún)?shù)、能夠完成與業界同PLC、變頻器、工業控制計算機通訊軟件的組網通信。
性能 | 參數 | ||
輸入測量顯示 | 電壓 | 額定值 | AC100V/400V |
過負荷 | 1.2倍額定值（連續）; 2倍額定值/1 秒 | ||
功率 | <0.4VA(每相) | ||
阻抗 | >500kΩ | ||
精度 | RMS測量，精度等級0.2 | ||
電流 | 額定值 | AC 1A/5A | |
過負荷 | 1.2 倍額定值（連續）; 10倍額定值/1 秒 | ||
功率 | <0.2VA（每相） | ||
阻抗 | <2mΩ | ||
精度 | RMS測量，精度等級0.2 | ||
頻率 | 45~65Hz | ||
功率 | 視在功率，有功0.5，無功精度1.0級 | ||
電能 | 有功電能0.5級，無功電能2.0級 | ||
電源 | 工作范圍 | AC/DC 85~265V | |
功耗 | ≤5VA | ||
輸出 | 數字接口 | RS485接口，Modbus-RTU協議 | |
脈沖輸出 | 2路電能脈沖輸出，脈沖常數：5000imp/KWh | ||
環境 | 工作環境 | -10~55℃ | |
儲存環境 | -20~75℃ | ||
相對濕度 | 5%～95%，不結露 | ||
海拔高度 | ≤2000m | ||
安全 | 耐壓 | 電壓、電流信號，電源，開關量輸出，開關量輸入、模擬量輸出、RS485接口及脈沖輸出接口為1組，四組中任意兩組之間2kV/Min | |
絕緣 | 輸入、輸出、電源對機殼>100MΩ | ||
擴展功能 | 開關量輸入 | 2DI（最多）無源干接點 | |
開關量輸出 | 2D0（最多）越限報警或遙控繼電器輸出容量AC5A/250V,DC5A/30V | ||
模擬量輸出 | 3AO（最多）可編程設置變送選項和對應輸出值 | ||
RS485通訊 | 1路RS485，Modbus-RTU通訊協議 | ||

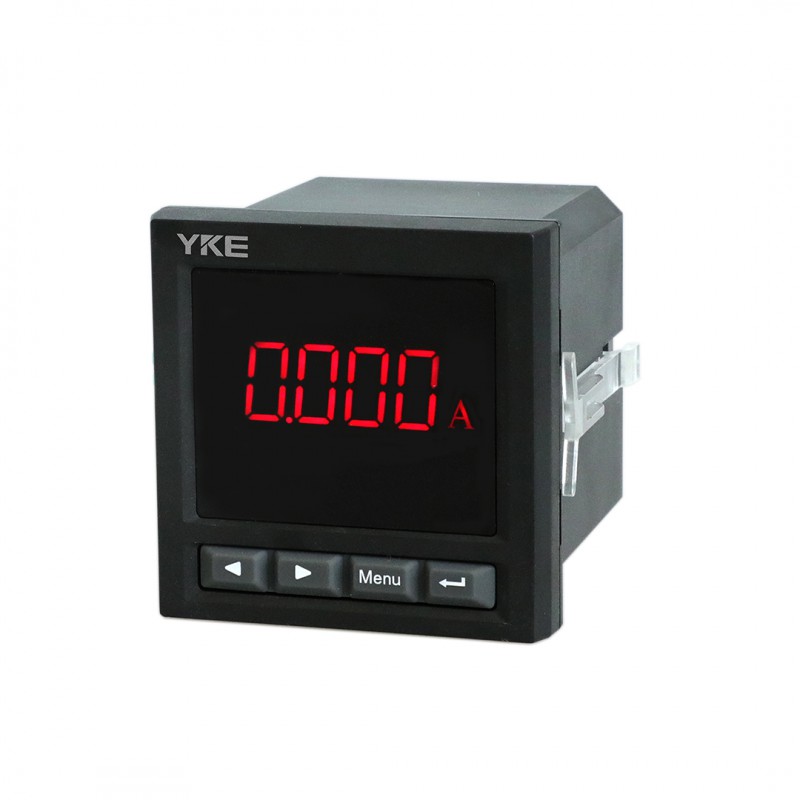

YPD900系列電力儀表
1.型號“□”外形尺寸:“7”外形尺寸A*B*C：72*72*81 mm；“8”外形尺寸A*B*C：80*80*81 mm； “9”外形尺寸A*B*C：96*96*81mm；“2”外形尺寸A*B*C：120*120*81mm；“4”外形尺寸A*B*C：48*48*90mm；
2.型號中帶“Y”的為液晶顯示，不帶為數碼管顯示;
3.功能選配: “○”選配功能，“●”標配功能，“×”不可選。 注: 現配功能：72/80表：最多擴展兩路開關量輸入（2DO)、兩路開關量輸出(2DO)、兩路模擬量輸出(2AO)。96/120表：最多擴展 四路開關量輸入(4DI)、四路開關量輸出(4DO)、四路模擬量輸出(4AO)。
接線示意圖（以實物接線圖為準）
