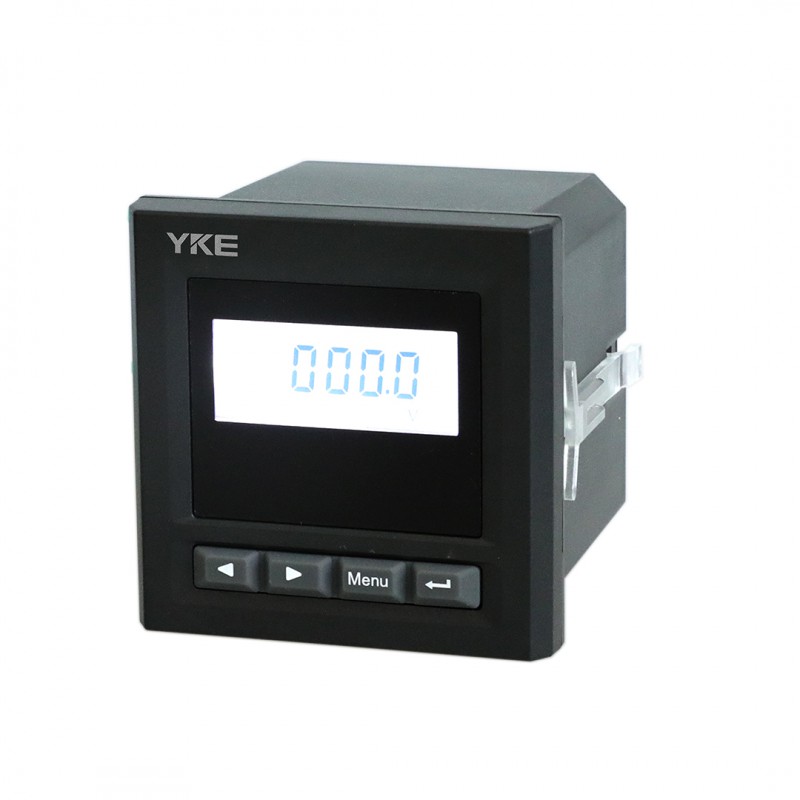

產品概述
單相直流智能儀表采用現代數字信號處理芯片，能夠精確穩定地測量電網中的所有常用電力參數：電流、電壓、功率、電能。具有精度高、穩定性好、抗震動等優點，可直接替代原有指針式儀表。輸入/輸出接口最多可配備：兩路電能脈沖輸出、一路數字通迅接口、二路開關量輸入、二路開關量輸出、三路模擬量輸出。作為一種先進的智能化、數字化的電網前端采集單元，已廣泛應用于各種控制系統、SCADA系統和能源管理系統中、變電自動化、配電網自動化、小區電力監控、工業自動化、智能樓宇中，具有安裝方便、接線簡單、維護方便，工程量小、現場可編程設置輸入?yún)?shù)、能夠完成與業界同PLC、變頻器、工業控制計算機通訊軟件的組網通信。
性能 | 參數 | ||
輸 入 測 量 顯 示 | 電壓 | 網絡 | 單相 |
額定值 | DC 500V | ||
過負荷 | 持續：1.2倍 瞬時：10倍/10s | ||
功率 | <1VA | ||
阻抗 | >500kΩ | ||
精度 | RMS測量，精度等級0.2 | ||
電流 | 額定值 | DC 1A（或使用分流器） | |
過負荷 | 持續：1.2倍 瞬時：10倍/10s | ||
功率 | <0.4VA | ||
阻抗 | <2mΩ | ||
精度 | RMS測量，精度等級0.2 | ||
功率 | 精度0.5級 | ||
電能 | 精度1.0級 | ||
電源 | 工作范圍 | AC/DC85~265V | |
功耗 | ≤5VA | ||
輸出 | 數字接口 | RS485接口、Modbus-RTU協議 | |
脈沖輸出 | 1路脈沖輸出，脈沖常數：5000imp/KWh | ||
環境 | 工作環境 | -10~55℃ | |
儲存環境 | -20~75℃ | ||
安全 | 耐壓 | 輸入/電源>2kV/1min，輸入/輸出>2kV/1min，電源/輸出>1.5kV/1min(50Hz) | |
絕緣 | 輸入、輸出、電源對機殼>100MΩ | ||
電能測量范圍 | 電度測量范圍0~999999Mwh， 超過此數值電度從0開始計數 | ||
擴展功能 | 開關量輸入 | 無源干接點 | |
開關量輸出 | 越限報警或遙控繼電器輸出容量AC5A/250V,DC5A/30V | ||
模擬量輸出 | 0-20mA/4-20mA/0-5V/0-10V,可編程設置變送選項和對應輸出值 | ||
RS485通訊 | 1路RS485，Modbus-RTU通訊協議 | ||
YPD900系列電力儀表
1.型號“□”外形尺寸:“7”外形尺寸A*B*C：72*72*81 mm；“8”外形尺寸A*B*C：80*80*81 mm； “9”外形尺寸A*B*C：96*96*81mm；“2”外形尺寸A*B*C：120*120*81mm；“4”外形尺寸A*B*C：48*48*90mm；
2.型號中帶“Y”的為液晶顯示，不帶為數碼管顯示;
3.功能選配: “○”選配功能，“●”標配功能，“×”不可選。 注: 現配功能：72/80表：最多擴展兩路開關量輸入（2DO)、兩路開關量輸出(2DO)、兩路模擬量輸出(2AO)。96/120表：最多擴展 四路開關量輸入(4DI)、四路開關量輸出(4DO)、四路模擬量輸出(4AO)。
接線示意圖（以實物接線圖為準）
