產品資料：
   旋轉閘采用最先進的驅動控制技術，可在很大范圍內改變設計以滿足不同風格現代建筑物對智能進出控制系統的各種要求。旋轉閘特別適合于對工場外部設施、運動場、娛樂場所、停車場設施的安全、可靠保護。為人員自動出入口設計的旋轉閘，高度完善的系統具有廣泛的使用性，可與門禁讀卡機、檢票機系統連接使用，以阻止未經授權者隨之進入。

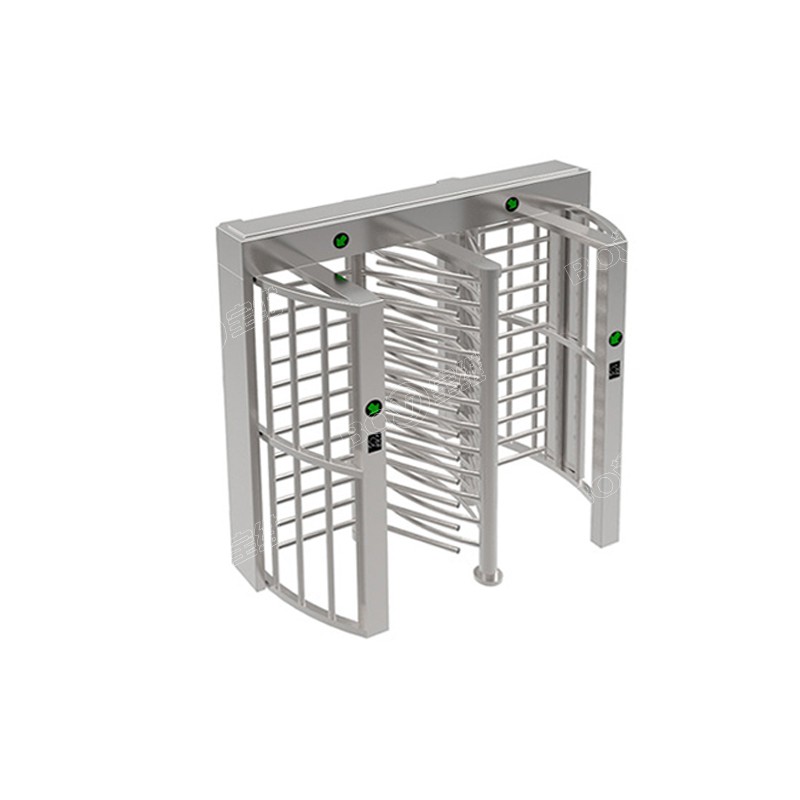

全高轉閘主要功能及特點
1）具有故障自檢和報警提示功能，方便用戶維護及使用；
2) 可外接開關按鈕或遙控，實現單向或雙向控制通行；
3）具有自動復位功能，當閘桿解鎖后，旋轉動120度/90度，即自動復位（鎖死）?；蛟谝?guī)定的時間內未通行時，系統將自動取消用戶的此次通行的權限而自動閉合（鎖死），延時分2S、5S、10S、60S可調。
4）防沖功能，在沒有接收到開閘信號時，柵欄桿自動鎖死；
5) 防尾隨功能，過一個人轉動120度/90度，且自動鎖死；
6）斷電自動常開功能，以滿足消防管理的要求；
7）可與多種讀卡設備相掛接，接收繼電器開關信號工作；
8）單向、雙向通行功能，可單向或雙向控制人員進出；
9）采用光學工作原理，對輸入控制信號沒有延時要求，絕對避免刷一卡過幾人的現象；
10）外接按鈕可實現左、右常開功能；
11）外接按鈕可實現不斷電常開功能；
12）可直接通過管理計算機實現遠程控制與管理（需訂制）；
13）控制板可外接計數功能，記錄在場人數，實現進向加，反向減功能(需訂制)。

標準技術參數：
機箱尺寸：  1350深*2300寬*2200高（MM）
擺臂長：    600mm
擺臂傳動角度：120度
擺動方向：  單向或雙向
電源電壓：  AC220±10% V,50HZ
驅動電機：  直流電磁鐵 30W/24V
輸入接口：  繼電器開關信號或RS485電平信號
通行速度：  約40人/分鐘（常開），25-30人/分鐘（常閉）
閘門開、關時間： 1-2秒
機箱材料：  國標304號不銹鋼框架結構
工作環境:   室內、室外(配防雨架)
通信控制接口：RS485標準（訂制）
正常使用壽命：500萬次
溫度：-30℃—80℃
濕度:5%--90%

產品結構及其工作原理

通道閘機械系統
  通道閘機械系統分為結構架和機芯兩部分。結構架作為載體，其上安裝有方向指讀寫裝置、機芯組成主要有電機、主板、機架、固定架、傳動軸、閘門、防塵防水蓋、護欄等；
通道閘電控系統
    電控系統由讀卡器、主控板、限位開關、變壓器、電池、電磁鐵、繼電器等組成。
讀卡器（自備）:讀取卡上信息并經判斷處理后，向主控板發出申請通過信號（開關信號）；
