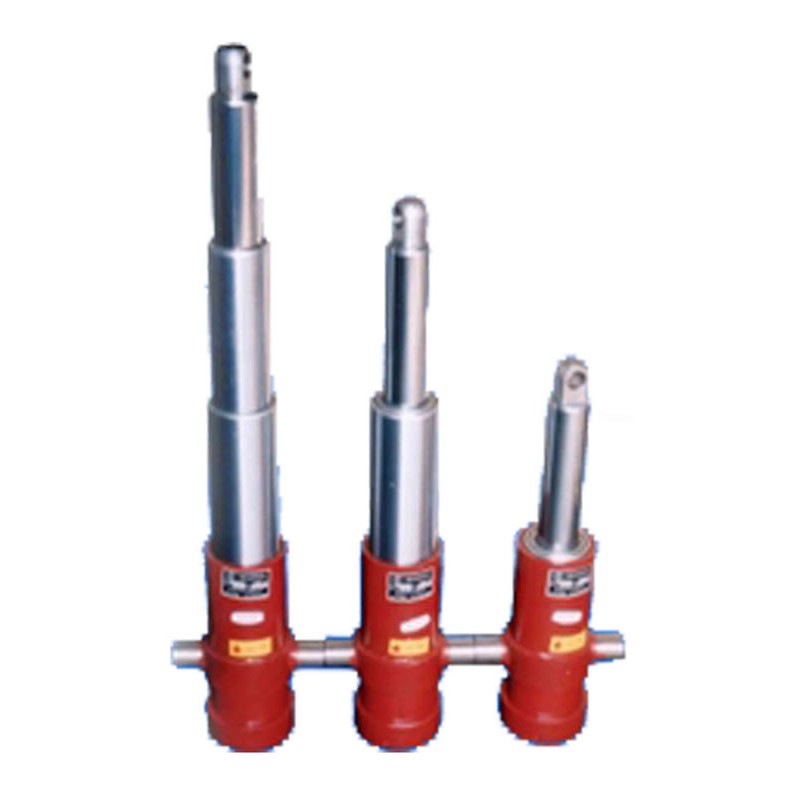

農機用多級液壓缸
|
|
|
|
TG1農機用多級油缸 |
TG1農機用多級油缸 |
型號示例：
- 名稱：農機用多級油缸
- 品牌：MinYo
- 型號：TG1-E100*950
- 安裝方式：中間耳軸
描述
● TG1系列為單作用柱塞式多級液壓缸。耳軸進油，各級套筒由鋼絲擋圈限位，缸蓋與缸筒采用卡環，連接，結構十分簡單、緊湊它主要為1～9T拖拉機自卸掛車、各種手扶拖拉機自卸掛車配套，作掛車車廂傾翻的舉升缸；其派生產品QTG系列多級液壓缸用于汽車掛車、清潔車自卸系統，也用于其它液壓裝置。TG1系列多級套筒液壓缸的設計是和農用自卸掛車系列設計同步進行的。它的主要性能參數和安裝尺寸是根據自卸掛車的使用要求決定的。其結構兩有套組合，即套筒外徑分別為110-90-70-50mm和100-80-60-40mm組合，分別組成2、3、4級液壓缸。單級行程有250、300和340mm三種，共3有0種多級缸。統一采用中間耳軸、頭部為Φ50球頭連接型式、油口在中間鉸軸上，均為M22*1.5螺紋。因而它滿足了大、中、小型拖拉機各種掛車的側卸、后卸和三向卸的使用要求。
※型號選擇
3
TG
1 -
E
110
× 250
3
–級數：3-3級油缸
TG
–單作用多級液壓油缸 –單作用多級液壓油缸 –單作用多級液壓油缸
1
–農機用多級液壓油缸
