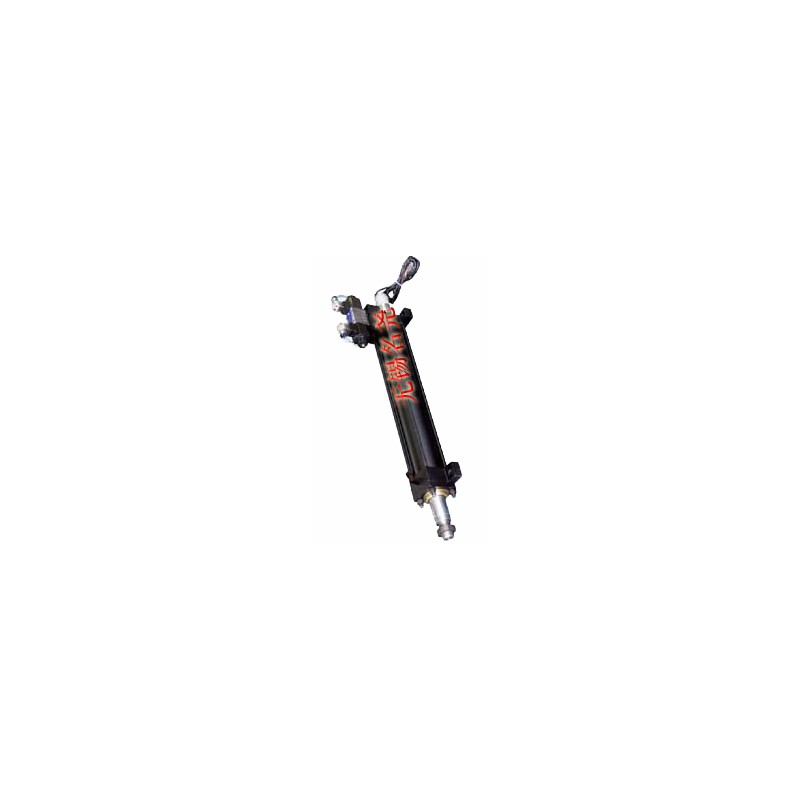

電液伺服拉桿液壓缸
|
|
|
|
|
YGC電液伺服拉桿油缸 |
YGC電液伺服拉桿油缸 |
YGC電液伺服拉桿油缸 |
型號示例：
- 名稱：液壓油缸
- 品牌：MinYo
- 型號：YHG100/55-950
- 安裝方式：中間耳軸
描述
● YGC系列和YGD系列電液伺服拉桿液壓缸為吸收派克公司和力士樂公司技術研制的液壓缸。 主要有兩種：1.帶接近開關的液壓缸：即在標準YGC/YGD系列液壓缸前后缸蓋內安裝上電感式接近開關。電感式接近開關能在液壓缸完全外伸或內縮時提供指示，該裝置工作溫度-35～+80°C，使用壓力密封,作用于傳感器上的動態壓力最高可達30MPa。2.帶磁致伸縮直線位移傳感器和伺服閥塊的液壓缸：GC系列液壓缸所用磁致伸縮位移傳感器是一種無機械接觸并且沒有位置限制的傳感 器，傳感器工作壓力可達35MPa。工作原理是磁場的相互影響，即通過接通磁場產生磁力應變脈沖，該應變脈沖通過波導管從測度點至傳感頭輸入至傳感器，該輸送時間將持續不變并且不受溫度影響，只與線圈位置成比例，那是確切實際的位置測量值，并隨傳感器轉變成模擬量輸出或模擬量輸出成數字輸出，由于控頭裝在缸頭上并插入空心活塞桿，所以活塞桿強度需受影響 ，一般活塞桿直徑需大于36mm。該位移傳感器有四種不同形式輸出 。YGD系列液壓缸不能安裝位移傳感器。
※型號選擇
YG
C -
D/d
- E
×
200
- TB
4
1
1
N
-
Y
NJR
C
–油缸系列：C-差動缸，D-等速缸
D/d
–缸徑/桿徑
E
–壓力等級：C-7MPa，E-14MPa，D-21MPa
200
–行程
TB
–安裝方式：TB-拉桿伸出缸頭端，TC-拉桿伸出缸底端，TD-拉桿伸出兩端，JJ-缸頭矩形法
