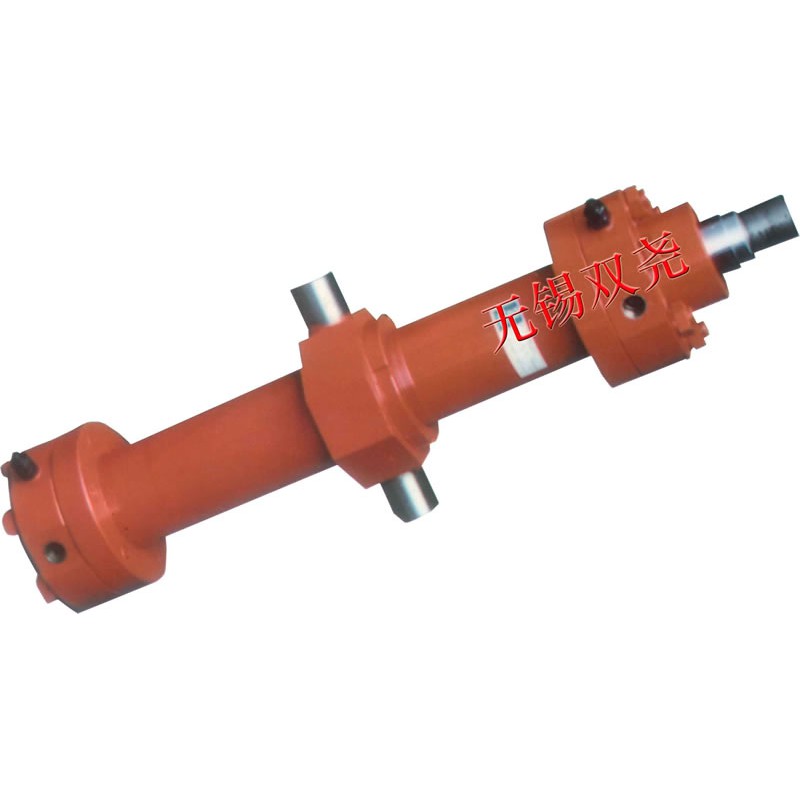

YHG冶金設備標準液壓缸

YHG冶金油缸	YHG冶金油缸	YHG冶金油缸



型號示例：

• 名稱：液壓油缸
• 品牌：MinYo
• 型號：YHG100/55-950
• 安裝方式：中間耳軸

描述

● YHG1型冶金設備標準液壓缸,為雙作用單活塞桿液壓缸,缸徑從40～320mm共有17種規格,額定壓力為16MPa,可帶緩沖裝置。該系列液壓缸有13種安裝連接型式,除軸向腳架式外，安裝連接尺寸均符合ISO6021/1-1981的規定。活塞桿端螺紋亦符合GB2350-80的 規定。適用于工作溫度為-40～120°C，工作介質為液壓油，乳化液的冶金設備（不適用于磷酸脂）。

※型號選擇

　　Y-HG1- E - D/d × 200 - L F₅ - H L₁ O T₂
    Y –冶金標準液壓缸
   HG1 –雙作用活塞桿第一種類型
　　  E –壓力等級：E-16MPa
　 　D/d –缸徑/桿徑
　 　200 –行程
　　  L –進出油口連接：L-螺紋連接（用于D≤220）,F-法蘭連接（用于D≥250）
　　 F₅ –安裝方式：J-基本型,F₁-前端矩形法蘭（用于D≤125）,F₂-后端矩形法蘭（用于D≥125）,F₃-前端圓法蘭,F₄后端圓法蘭,F₅前端方法蘭（用于D≤125）,F₆后端方形法蘭（用于D≤125）,E-后端單耳環(E₁：帶關節軸承,E₂：帶軸套),Z₁-前端耳軸（用于D≤100）,Z₂-中間軸銷,Z₃-后端耳軸,J₁-軸向腳架,J₂-切向腳架(非標產品)
　　  H –緩沖型式：H-帶緩沖，B-帶平衡閥
　　 L₁ –桿端結構：L₁-外螺紋，L₂-內螺紋
