采用低功耗ARM926EJ-S核,主頻最高至300MHZ
內置64MB DDR2和56K SRAM ,NAND flash:128MB
支持2路10/100 Mbps全速以太網控制器
支持4路485,其中2路可跳線作232使用
4路開入、4路開出(5V電壓)
4路模擬量(5V或4-20mA采集)
支持4G(全網通)遠程無線數據傳輸支持
1路USB接口 內置1個看門狗及硬件加密
支持 -40~80℃ 工業寬溫應用
預裝Linux操作系統

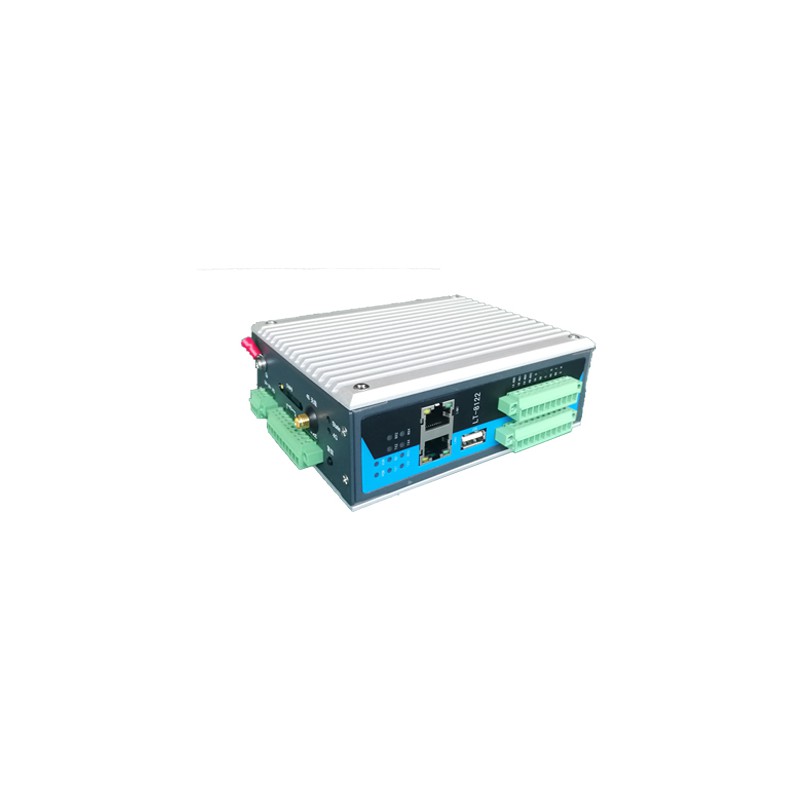

LT-8122通訊管理機是采用基于RISC 架構工業級Nuvoton處理器,主頻為300MHz,支持2路10/100Mbps自適應工業以太網接口,4路串口(RS-232/485可選擇),具有強大的運算、存儲能力、本地及遠程無線通信能力,可實現現場數據的實時采集與處理、復雜控制算法以及海量現場數據存儲,配合豐富的外圍接口及通信功能,非常適合于需要較高運算能力的數據采集與控制系統、通訊系統、遠程設備監控等應用場合。強固型金屬外殼及內部電路“三防”處理,尤其適合現場惡劣環境。
主系統 CPU:工業級Nuvoton處理器,300MHz主頻 RAM:64MB DDR2 SDRAM Flash:128MB Flash, 存儲:大容量SD存儲,最大128GB 網絡接口 LAN :10/100Mbps自適應工業以太網,RJ45 保 護:15KV 空氣放電及 8KV 接觸放電保護 串行接口 標 準:RS-232(TxD、RxD、GND) RS-422(A、B、Y、Z、GND) RS-485(DATA+、DATA-、GND) 光電隔離:每通道獨立光電隔離 串口保護:所有信號線均提供 15KV ESD 流向控制:RS485自動數據流向控制 通信協議:Modbus RTU/ASCII協議支持 GPRS 射頻波段:850/900/1800/1900MHz 標 準:Class 8/10 3G(可選WCDMA) 技術體制:WCDMA/HSDPA/GSM/GPRS/EDGE 射頻波段:2100/1900/850MHz 峰值速率:3.6Mbps(下行)/384Kbps(上行) 峰值速率:100Mbps(下行)/50M bps(上行) WIFI(WLAN) 兼容標準:802.11a/b/g 射頻類型:DSSS、CCK、OFDM 傳輸速率:150Mbps 傳輸距離:200米(空曠無遮擋區域) 干節點:邏輯0(短路到GND),邏輯1(斷開) 濕節點:邏輯0 (3VDC以下),邏輯1(10~30 VDC) |
保 護:4KV光電隔離;36 VDC過壓保護繼電器:C型(壽命大于10萬次), 容量1A @120 VAC 或1A @ 24VDC, 支持常開或常閉觸點 模擬輸入 信號類型:單端/差分信號輸入 分辨率:16位 信號形式:0~5V,0~10V,±5V,±10V,4~20mA 采樣率:每通道不低于100次/秒 模擬輸出 分辨率:16位 信號形式:0~10V,4~20mA 負載電阻:小于250歐姆 脈沖輸入 工作溫度:-40~85℃ 工作濕度:5~95% RH 存儲溫度:-50~100℃ 抗震性能:1G @ IEC-68-2-6, 正弦波,5~500 Hz,1 Oct./min,1 hr/axis. 抗沖擊:5G @ IEC-68-2-27,半正弦波,30 ms 電源需求 電源輸入:9~48 VDC,推薦使用12 VDC /24VDC 系統功耗:250 mA @ 12 VDC,3W 可靠性 看門狗 :硬件看門狗(WDT)監控 MTBF:大于10萬小時 安全性 硬件加密:內建獨立硬件加密電路,保護用戶IP 保修期 5 年 |
可選型號 LU-5189:基于RISC架構的嵌入式計算機,2網口 4串口 8AI 16DI 4路DO 4路12V/24V輸出 |
