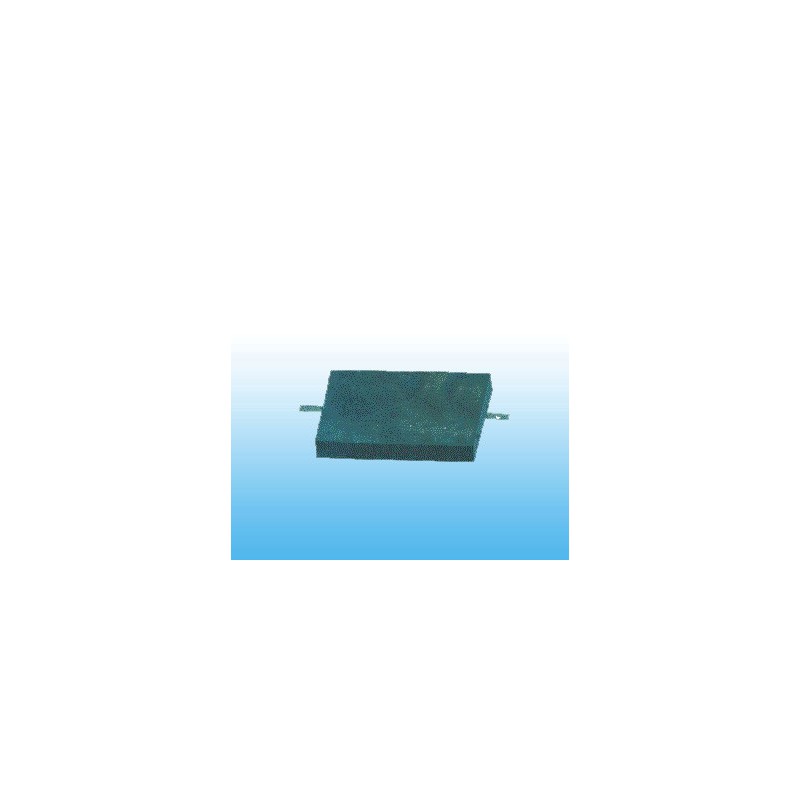

JDMK系列低電阻接地模塊是一種以導電非金屬材料為主的接地體，它由導電性、穩定性好的非金屬材料、電解質、吸濕劑和防腐金屬電極組成。
應用范圍
衛星發送、接收系統、有線電視傳輸系統
產品特點
功能特點：
??用量少、耗資小、壽命長、穩定性強，特別適合高土?壤電阻率地區使用
??無污染、無毒害、抗腐蝕，使用安全方便
??通過高壓機械加工成型，根本上杜絕了同類產品易腐?蝕和密實度差的通病
??散流面積大，符合材料與土壤結合性強，降低了界面接觸電阻
??本品擁有獨特的可擴散親水性表面活性劑成分，通過擴散提供土壤導電必須的電解絡合離子從而改善周圍土壤的電阻率，使散流效果更好
性能與參數：
?外型尺寸：500×400×60
?重?量：20
?單體接地效果：R=0.16ρ（ρ為土壤電阻率）
?并聯接地體群的總接地電阻?R = Rj/nm?式中：
?ρ–埋設地的土壤電阻率
? k –接地體的參數，其數值跟土壤條件有關取值0.15-0.18
? N–接地體的使用數量
? m–安裝利用系數?根據國家、行業相關規范安裝的接地體群的利用系數為0.75-0.85。
安裝與施工：
?埋設深度800mm~1200mm為宜
?連接方式為焊接，在禁止使用明火的地方經設計專業人員認可，也可使用螺接的方式
?焊接（螺接）處使用防腐瀝青做防腐處理
技術參數
|
|
|
|
| |
接地模塊推算公式：
-單個接地模塊的計算公式：
Rj≈k*ρ
R：接地電阻
ρ：土壤電阻率
k：接地模塊計算系數，具體取值參見上表
－多個接地模塊并聯連接的計算公式：
R=Rj/Nη
N：接地模塊采用數量
η:安裝利用系數，根據行業規范，一般在0.75－0.85。
|
序號
|
型 號
|
外形尺寸
|
重量
|
室溫下電阻率(Ω·m)
|
工頻接地電阻Ω (ρ=40Ω·m)
|
計算系數k
|
備 注
|
|
1
|
JDMK-3
|
φ150×800
|
25
|
≤0.78
|
5.6
|
K≈0.15
|
圓柱形
|
|
2
|
JDMK-2
|
φ250×1000
|
50
|
≤0.78
|
3.6
|
R≈0.09
|
圓柱形
|
|
3
|
JDMK-1
|
500×400×60
|
25
|
≤0.78
|
5.6
|
K≈0.14
|
平板形
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
| 接地模塊推算公式：
-單個接地模塊的計算公式：
Rj≈k*ρ
R：接地電阻
ρ：土壤電阻率
k：接地模塊計算系數，具體取值參見上表
－多個接地模塊并聯連接的計算公式：
R=Rj/Nη
N：接地模塊采用數量
η:安裝利用系數，根據行業規范，一般在0.75－0.85。 |
施工指南 |
|
|
|
| |
| 1、接地模塊采用水平埋設，埋置深度大于0.7m， 模塊間距離2.5－3m；多個模塊的連接可以根據實際場地采用線形連接、環形連接等，如果受施工場地的限制，模塊間距離可以適當縮小。
2、模塊間的連線使用40×4的鍍鋅扁鋼，接點連接必須焊接，焊點的焊接長度為連線寬度的2倍；在焊接處清除焊渣，涂上防腐油漆或瀝青； 鍍鋅扁鋼的埋設深度大于0.5m。
3、 回填土壤時應適量灑水，分層夯實（模塊的上下左右必須與土壤緊密接觸，而且要避免模塊周圍摻入石頭、木棍等非導電物體），待模塊充分吸濕（72小時）后測量接地電阻（土壤回填的夯實效果對測量結果影響很大，這點必須注意）。
4、安裝應符合相關的國家和行業規范。. |
|
